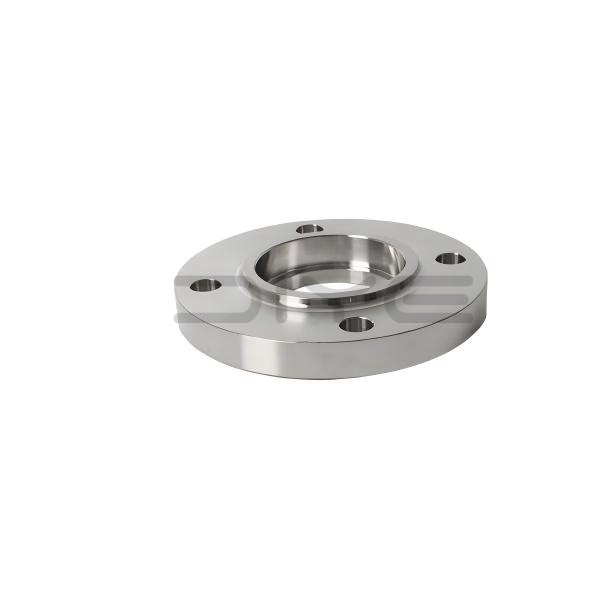

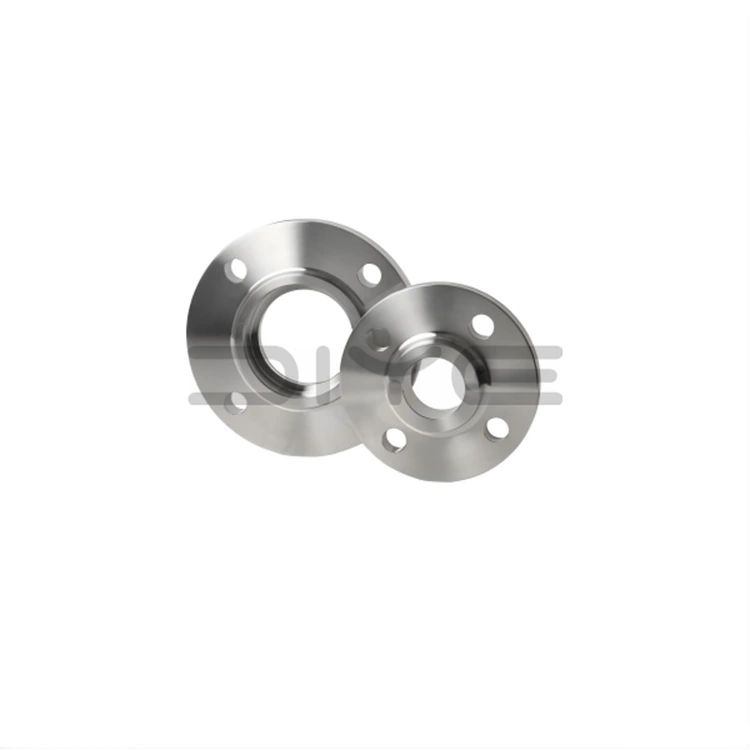

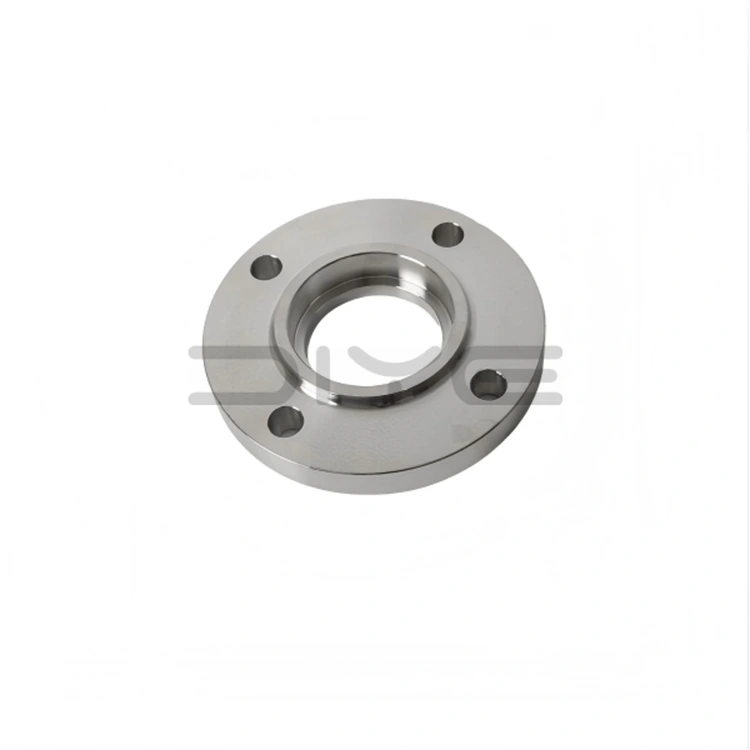

Фланец за заваряване на муфа

Фланецът за заваряване на гнездо е кован фланец с гърло с вътрешен жлеб на гнездото в единия край. По време на монтажа стоманената тръба се вкарва в гнездото и се закрепва с външна ъглова заварка, което елиминира необходимостта от скосяване на края на тръбата или използване на поддържаща плоча за челна заварка. Продуктите се произвеждат предимно в съответствие със стандартите ASME B16.5, покриващи стойности на налягането от клас 150 до клас 2500, което ги прави предпочитаната разглобяема връзка за тръбопроводни системи с малък диаметър и високо налягане.

Стандартни типове уплътняващи повърхности

1. RF (повдигната лицева страна): Основният тип в индустрията, съвместим със спирално навити уплътнения и PTFE уплътнения, подходящи за общи работни условия.

2. RJ (Пръстенообразно съединение): Проектирано за екстремно високи температури и условия на високо налягане, съвместимо с метални пръстеновидни уплътнения.

3. MFM (Съвпадаща повърхност): Предотвратява ерозията и компресията на уплътнението, като подобрява стабилността на уплътнението при тежки условия.

Принцип на работа и процес на заваряване

1. Поставяне на тръбата: Поставете тръбата в гнездото, докато влезе в контакт с вътрешното стъпало, след което леко я дръпнете, за да оставите хлабина при термично разширение.

2. Ъглово заваряване: Извършете непрекъснати външни ъглови заварки на кръстовището на външната стена на тръбата и гърловината на фланеца.

3. Уплътняване и облекчаване на напрежението: Заваръчният шев осигурява структурна фиксация и уплътняване; вътрешната хлабина абсорбира топлинното разширение, предотвратявайки напукване на заваръчните шевове.

4. Тестване без разрушаване: Заваръчният шев може да бъде подложен на PT тест за проникване, за да се гарантира прецизното запечатване на критични системи с малък диаметър.

Основни структурни предимства

1. Самоцентриращ се фланец за заваряване на гнездо: Вграденият фланец за заваряване на гнездо позволява автоматично подравняване на тръбата, опростявайки монтажа и осигурявайки висока коаксиалност.

2. Интегрална кована структура: Еднокомпонентният кован дизайн на врата осигурява отлична твърдост и стабилна устойчивост на натиск.

3. Ефективно и удобно заваряване: Необходими са само външни ъглови заварки, което позволява бърза конструкция и елиминира необходимостта от заваряване с пълно проникване.

4. Защита от термичен стрес: В долната част на тръбата е осигурена специална разширителна междина за освобождаване на високотемпературно термично напрежение и предотвратяване на повреда на съединението.

Спецификации и опции за материали

1. Стандартни размери: Основно DN15–DN50 (NPS 1/2″–2″), оптимизирани за системи с високо налягане с малък диаметър.

2. Номинални стойности на налягането: Често използваните спецификации са клас 300/600 и по-високи, подходящи за условия на средно и високо налягане.

3. Типове материали: Предлага се в въглеродна стомана ASTM A105, неръждаема стомана 304/316L, легирана стомана и нискотемпературна кована стомана.

Сценарии на приложения и възможности за обслужване

DIYE VALVE Socket Welding фланци се използват широко в петролни и газови, химически, енергийни и международни инженерни проекти. Предлагаме стандартни размери на склад, както и напълно персонализирани решения за нестандартни размери и специални материали. Всеки продукт се доставя с пълен оригинален доклад за проверка на качеството на производителя, сертификат за материал, данни за откриване на дефекти и пълен набор от експортни документи, гарантиращи пълно съответствие с изискванията на различни проекти по целия свят.

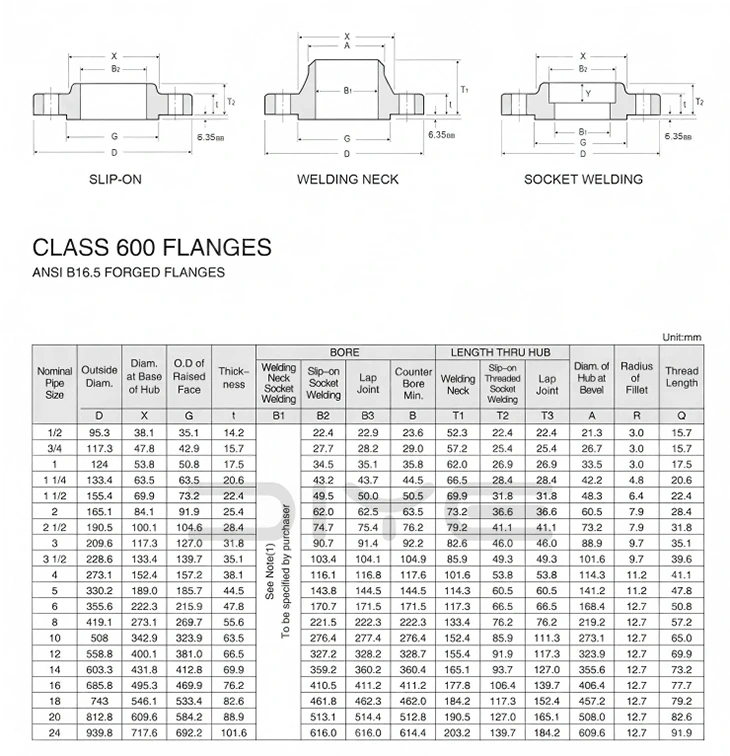

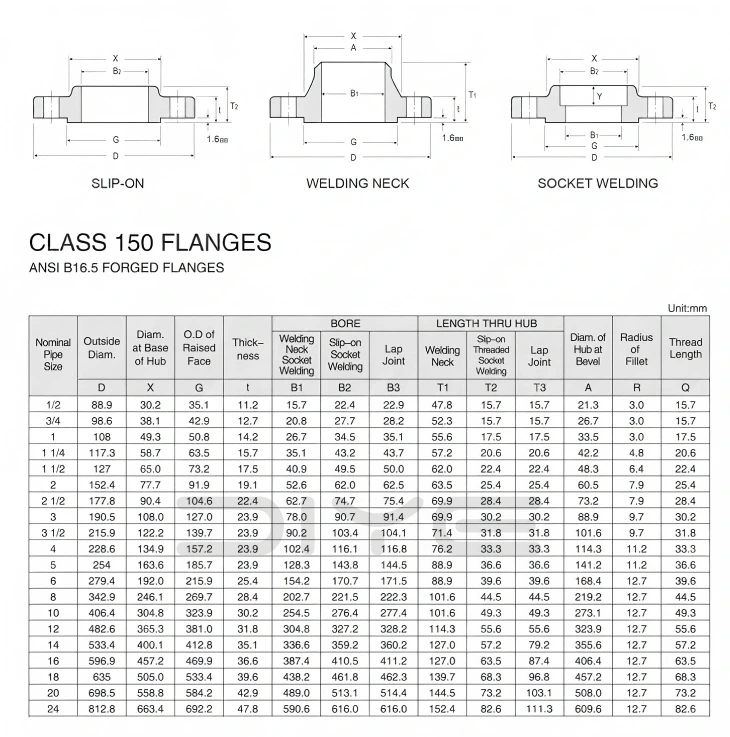

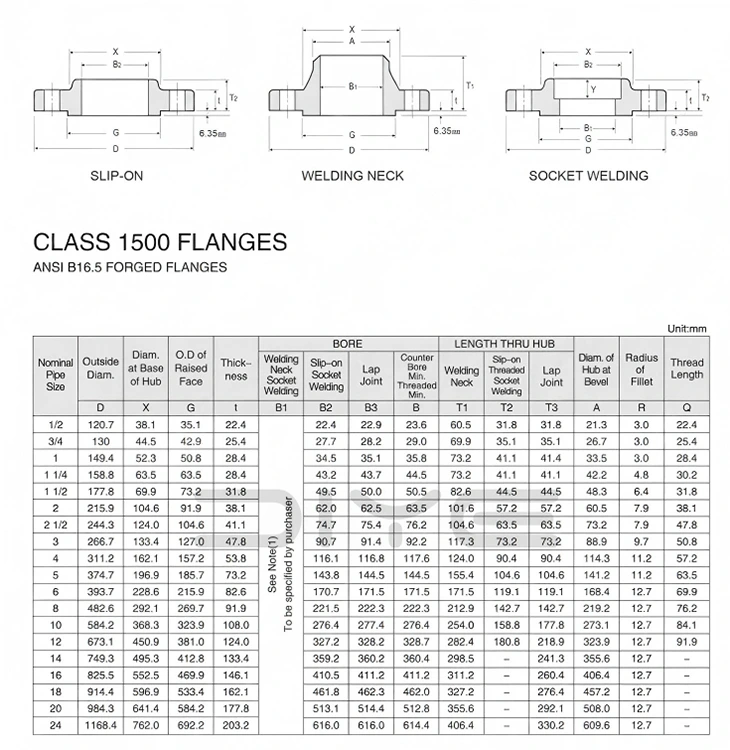

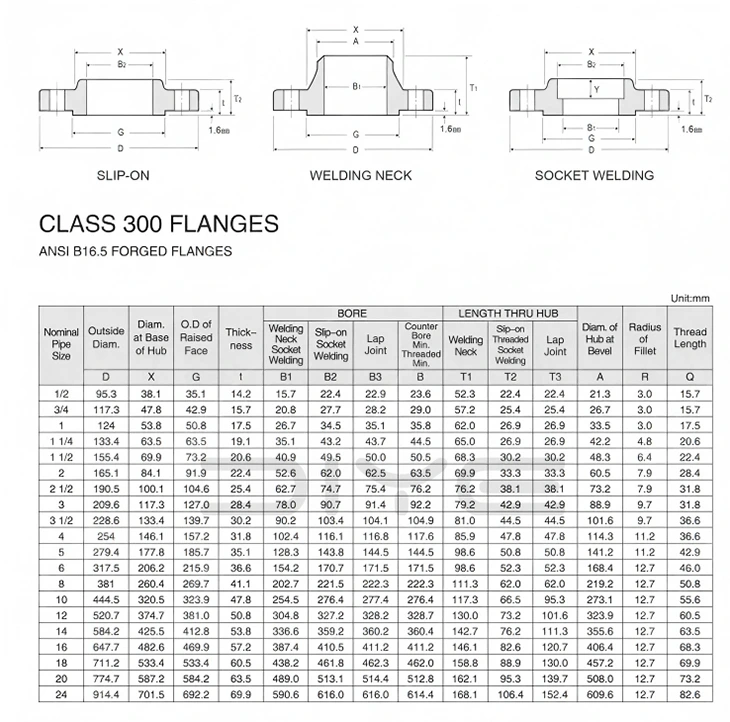

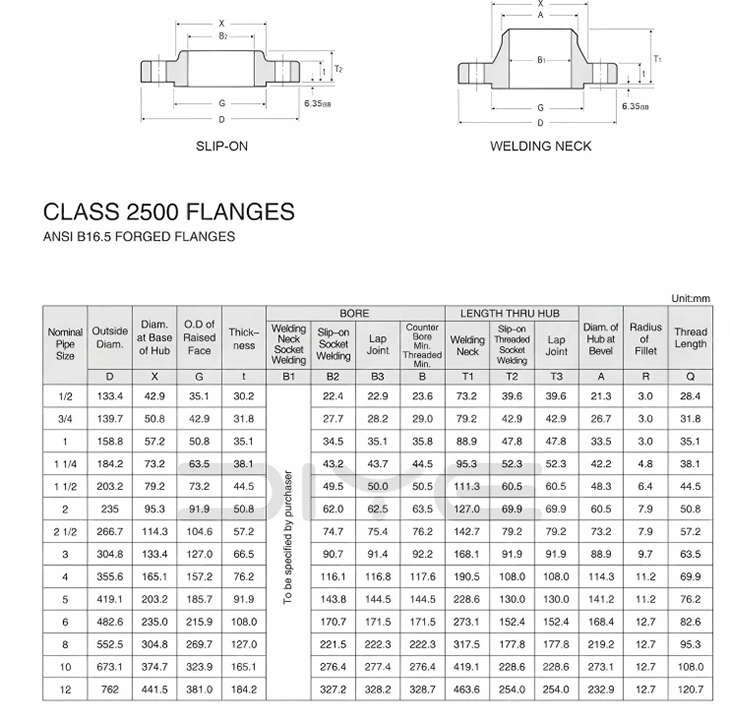

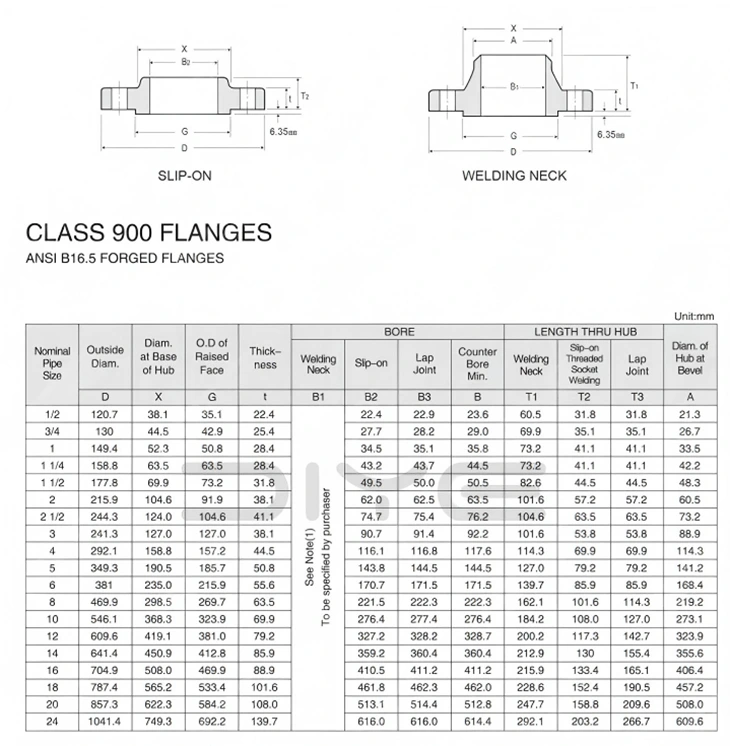

Технически параметри
