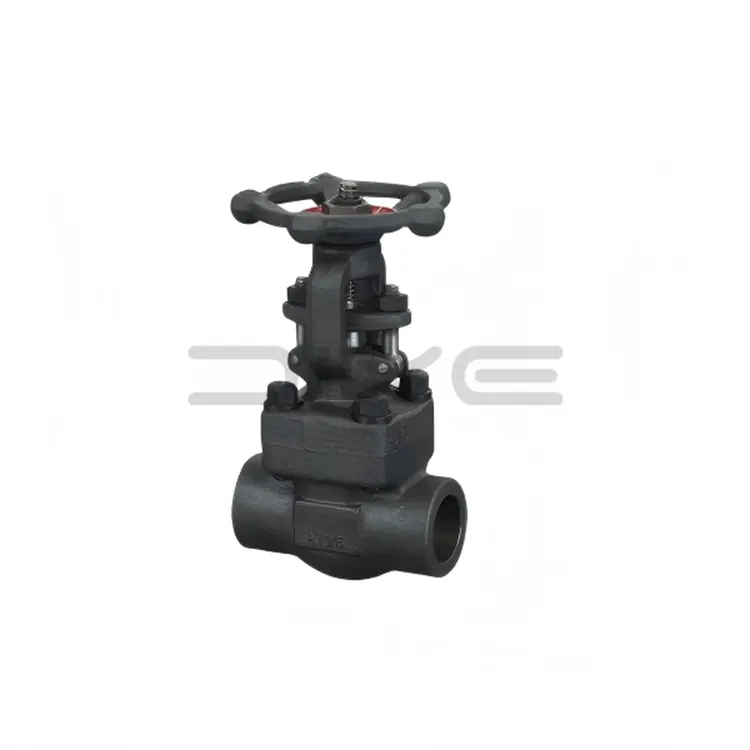

A шибър от кована стоманае промишлен изолационен вентил, предназначен да стартира или спира потока на флуида чрез преместване на шибър вертикално във или извън прохода на потока. Неговите ковани компоненти, поддържащи налягане, възможностите за компактна конструкция и наличието на различни материали и класове на налягане го правят практичен избор за взискателни тръбопроводни системи, включително нефтени и газови съоръжения, електроцентрали, химически преработвателни агрегати и парни приложения.
Изборът на правилния вентил обаче включва повече от избор на номинален размер на тръбата. Купувачите трябва да оценят работното налягане, температурата, съвместимостта на течностите, крайните връзки, приложимите стандарти и изискванията за поддръжка. Това ръководство обяснява как работят кованите стоманени шибъри, къде се използват и как да определите подходящ продукт за надеждно дългосрочно обслужване.
Съдържание
- Какво представлява шибър от кована стомана?
- Как работи шибър от кована стомана?
- Какви са основните му предимства?
- Къде се използват ковани стоманени шибъри?
- Какви материали са налични?
- Какви видове и крайни връзки са налични?
- Как се сравнява със шибър от лята стомана?
- Как могат купувачите да изберат правилния клапан?
- Как трябва да се инсталира и поддържа?
- Какви често срещани грешки при закупуване трябва да се избягват?
- Често задавани въпроси
1. Какво представлява шибър от кована стомана?
Кована стоманена шибърна клапа е механична клапа, чието тяло и, в зависимост от дизайна, други компоненти, поддържащи налягане, са произведени от кована стомана. По време на коването нагретият метал се оформя под силата на натиск. Този процес може да създаде относително еднаква структура на материала и да намали видовете вътрешни прекъсвания, свързани с някои процеси на леене, въпреки че крайното качество все още зависи от спецификациите на материала, практиката на коване, термичната обработка, машинната обработка и инспекцията.
Управлението на клапана протича през подвижен затвор, обикновено наричан клин. Когато вентилът е напълно отворен, шибърът се отдалечава от главния поток. Когато е напълно затворен, той захваща повърхностите за сядане, за да прекъсне потока.
Кованите стоманени шибъри обикновено се избират за промишлени тръбопроводи с малък отвор и задачи с по-високо налягане. Компактните клапани от кована стомана често се определят съгласно API 602, в зависимост от обхвата на стандарта и избрания дизайн на продукта.
2. Как работи шибър от кована стомана?
Кована стоманена шибърна клапа използва линейно движение на шибъра, за да осигури контрол на потока. Повечето ръчни конструкции работят чрез ръчно колело, свързано към стебло с резба. В зависимост от конструкцията стеблото се издига видимо по време на работа или остава във фиксирана вертикална позиция, докато се върти, за да премести вратата.
Отваряне на вентила
Завъртането на ръчното колело в посоката на отваряне отдалечава портата от зоната за сядане. След като шибърът освободи прохода на потока, течността може да премине през клапана с относително малко препятствия в сравнение с много конструкции на дроселиращ клапан.
Затваряне на вентила
Завъртането на ръчното колело в обратна посока премества портата към седалките. Правилно подбраните опорни повърхности установяват желаната функция за затваряне, когато вентилът достигне определеното си затворено положение.
Защо работната позиция има значение
Шибърите са предназначени предимно за напълно отворено или напълно затворено обслужване. Поддържането на конвенционален шибър частично отворен за продължителни периоди може да изложи шибъра и опорните повърхности на високоскоростен поток, вибрации, ерозия и неравномерно износване. Когато се изисква непрекъснато регулиране на потока, често е по-подходящ правилно избран вентил или контролен вентил.
Действителният работен въртящ момент на вентила, капацитетът на потока и производителността на затваряне зависят от неговия дизайн, размери, разлика в налягането, характеристики на течността и състояние. Купувачите трябва да използват документацията на производителя, вместо да приемат, че всички ковани стоманени шибъри работят еднакво.
3. Какви са основните предимства на кованите стоманени шибъри?
3.1 Сила за взискателно обслужване
Правилно произведените ковани компоненти могат да предложат благоприятни механични свойства и консистенция на материала. Това прави кованата стоманена конструкция привлекателна за приложения, включващи повишени налягания, температурни вариации и взискателни работни условия, когато избраният материал и дизайн на клапана са подходящи.
3.2 Опции за компактен монтаж
Предлагат се много ковани стоманени шибъри в компактни конфигурации за технологични линии с малък отвор, спомагателни тръбопроводи, връзки на инструменти, дренажи и вентилационни отвори. Техните размери могат да бъдат полезни, когато мястото за инсталиране е ограничено.
3.3 Избор на множество материали
В зависимост от продуктовата гама, купувачите могат да избират въглеродна стомана, нискотемпературна въглеродна стомана, легирана стомана или неръждаема стомана. Съгласуването на материала с работния флуид и температурата спомага за управлението на рисковете от корозия, механичните изисквания и експлоатационния живот.
3.4 Ясна изолационна функция
Механизмът на затвора е проектиран за работа вкл.-изкл., а не за непрекъснато регулиране на потока. В подходящи приложения това осигурява ясна оперативна цел и може да опрости дизайна на системата.
3.5 Гъвкави конфигурации на свързване
В зависимост от размера на вентила, класа на налягане, производителя и стандарта за проектиране може да има резбови, заварени в гнездо, заварени и фланцови връзки. Тази гъвкавост позволява на инженерите да координират клапана със съществуващите тръбопроводи.
- Потенциално благоприятна здравина и структурна последователност от подходяща кована конструкция.
- Компактен дизайн за избрани приложения с малък отвор.
- Опции за материали за различни изисквания за налягане, температура и корозия.
- Практическо изолиране на технологични флуиди в съвместими системи.
- Опции за свързване, които поддържат различни изисквания за инсталиране.
4. Къде се използват ковани стоманени шибъри?
Пригодността на шибър от кована стомана зависи от работните условия и одобрената проектна спецификация. Общите области на приложение включват следното.
Преработка на нефт и газ
Клапани от кована стомана могат да бъдат монтирани в технологични тръбопроводи, спомагателни линии, точки за вземане на проби, дренажи и други места за изолация. Преди избора трябва да се установят съвместимостта на материалите, стойностите на налягането и температурата и всички изисквания за обслужване в кисела среда.
Системи за производство на електроенергия и пара
Електрическите централи използват изолационни вентили в спомагателни услуги, свързани с пара, системи за захранваща вода и други технологични линии. Обслужването при високи температури изисква внимателна оценка на здравината на материала, стойностите на налягането и температурата, уплътнителните материали и термичните цикли.
Химически и нефтохимически съоръжения
Химическата обработка може да включва агресивни течности, повишени температури или опасни среди. Може да са необходими варианти от неръждаема стомана или подходящи сплави, но никой материал не трябва да се счита за универсално устойчив на корозия. Съвместимостта трябва да бъде потвърдена за действителната химическа концентрация, температура и работна среда.
Индустриални комунални услуги
Инсталациите за компресирани съоръжения, водните системи, топлинното оборудване и общите промишлени тръбопроводи могат да използват ковани стоманени шибъри, когато класът на налягане, материалът и връзките на вентила отговарят на изискванията на проекта.
5. Какви материали са налични за ковани стоманени шибъри?
Изборът на материал влияе върху задържането на налягането, температурната способност, устойчивостта на корозия и общите изисквания за поддръжка. Обичайните материални семейства включват следните примери.
| Материал | Типични характеристики | Съображения за избор |
|---|---|---|
| ASTM A105 въглеродна стомана | Обикновена кована въглеродна стомана за общо индустриално обслужване | Проверете приложимия температурен диапазон, номинално налягане и съвместимост на течността. |
| ASTM A350 LF2 | Кована въглеродна стомана, предназначена за подходящи приложения при ниски температури | Потвърдете изискванията за изпитване на удар и минималната проектна температура. |
| ASTM A182 F11 / F22 | Класове легирана стомана, използвани в избрани услуги при повишена температура | Проверете приложимата термична обработка, класа на материала и границите на налягането и температурата. |
| ASTM A182 F304 / F316 | Опции от неръждаема стомана за избрани корозивни среди | Оценете химическата съвместимост, експозицията на хлорид и необходимата устойчивост на корозия. |
Тези примери не са взаимозаменяеми и таблицата не е заместител на одобрена спецификация на материала. Точната степен трябва да е налична в продуктовата гама на производителя и да е съвместима с приложимия стандарт за дизайн на вентила.
Не пренебрегвайте вътрешните компоненти
Материалът на корпуса сам по себе си не определя цялостната работа на клапана. Купувачите трябва също така да прегледат вратата или клина, стеблото, повърхностите на седалката, опаковката, уплътнението на капака и други намокрени или поддържащи натиск компоненти. Материалите за облицовка и уплътнителните устройства трябва да са подходящи за течността и очакваните работни условия.
6. Какви видове и крайни връзки са налични?
6.1 Конфигурации на предния капак
Конструкцията на капака с болтове използва крепежни елементи за свързване на капака към тялото на клапана. За определени приложения и продуктови гами може да се предлага конструкция със запечатан под налягане или заварен капак. Подходящата конфигурация зависи от определения стандарт, клас на налягане, стратегия за поддръжка и дизайн на производителя.
6.2 Конструкции с издигащо се и неповдигащо се стъбло
При конфигурация с повдигащо се стебло, стеблото се движи нагоре, когато клапанът се отваря, помагайки на операторите да идентифицират визуално позицията на шибъра. Устройството за неповдигащо се стебло поддържа външната височина на стеблото относително постоянна, което може да бъде полезно, когато вертикалният просвет е ограничен. Наличните конфигурации варират според дизайна.
6.3 Опции за край на връзката
| Връзка | Типична употреба | Ключово съображение |
|---|---|---|
| С резба | Съвместими тръбопроводни системи с малък отвор | Потвърдете формата на резбата, размера, метода на запечатване и приложимите ограничения за налягане. |
| Заварка на муфа | Избрани заварени тръбопроводи с малък отвор | Проверете размерите на гнездото, процедурите за заваряване и изискванията за монтаж. |
| Челна заварка | Заварени тръбопроводни системи, където е посочено | Потвърдете подготовката на края, съвместимостта на дебелината на стените и изискванията за заваряване. |
| Фланцов | Тръбопроводни системи, изискващи разглобяеми връзки | Съвпадайте с размерите на фланеца, облицовката, уплътнението, болтовете и номиналното налягане. |
Не всяка връзка е налична за всеки размер или клас на налягане. Спецификацията за покупка трябва да идентифицира изрично необходимата връзка, вместо да разчита на общо описание на продукта.
7. Как шибър от кована стомана се сравнява с шибър от лята стомана?
Основната разлика е производственият процес, използван за формиране на тялото на клапана и други съответни компоненти. Коването оформя твърд метал под силата на натиск, докато леенето оформя компоненти чрез изливане на разтопен метал в матрица. Всеки метод може да произведе надеждни клапани, когато дизайнът, производственият контрол, материалите и изискванията за проверка са подходящи.
| Фактор за сравнение | Шибър от кована стомана | Шибър от лята стомана |
|---|---|---|
| Производствен процес | Металът се оформя чрез коване. | Разтопеният метал се оформя във форма. |
| Общо продуктово позициониране | Компактни приложения с малък отвор, включително много конструкции за високо налягане. | Често се използва за по-големи размери на вентили и широка гама промишлени тръбопроводни системи. |
| Материална структура | Може да осигури благоприятен поток на зърното и консистенция на материала. | Качеството зависи от дизайна на отливката, контрола на процеса и проверката на дефектите. |
| Гъвкавост на дизайна | Зависи от капацитета на коване, геометрията и изискванията за обработка. | Може да побере сложни форми и по-големи конфигурации на тялото. |
| Приоритет на избора | Помислете за качеството на коване, стандарта за дизайн, размера и условията на обслужване. | Помислете за качеството на отливката, стандарта за дизайн, размера и условията на обслужване. |
Нито една конструкция не е автоматично най-добрият избор за всяко приложение. Кован вентил може да е за предпочитане за компактен тръбопровод с високо налягане, докато лят клапан може да е по-практичен за система с по-голям отвор. Правилното решение трябва да се основава на инженерните изисквания, одобрените стандарти, сертифицирането на материалите и общите разходи за жизнения цикъл, а не само на терминологията на производството.
8. Как могат купувачите да изберат правилния шибър от кована стомана?
За екипите за доставки непълната спецификация на клапана може да доведе до забавяне на офертите, неправилни доставки, затруднения при монтажа или неподходяща оперативна ефективност. Използвайте следния контролен списък, когато подготвяте запитване.
Когато поискат оферта от Wenzhou Diye Valve And Fittings Co., Ltd., купувачите могат да използват този контролен списък, за да организират техническите изисквания и да намалят риска от повторно изясняване на спецификациите.
Окончателният избор и одобрение на вентила трябва да се извърши от квалифициран персонал спрямо приложимия тръбопроводен код, спецификацията на проекта и сертифицираната от производителя документация.
9. Как трябва да се монтира и поддържа шибър от кована стомана?
Преди монтаж
- Проверете табелката, идентификацията на материала, класа на налягане, размера, крайните връзки и спецификацията за покупка.
- Проверете вентила за повреди при транспортиране, замърсяване, корозия или повредени уплътнителни повърхности.
- Проверете дали вентилът е съвместим с тръбопроводната среда и действителните условия на налягане и температура.
- Поддържайте вътрешния проход чист и предпазвайте откритите краища до монтажа.
По време на монтажа
- Следвайте инструкциите за монтаж на производителя и приложимите тръбопроводни процедури.
- Подравнете вентила с тръбопровода, без да насилвате тялото или да използвате клапана, за да коригирате неправилното подравняване на тръбопровода.
- Използвайте подходящи уплътнения, крепежни елементи, материали за уплътняване на резби и процедури за заваряване за избраната връзка.
- Предотвратете топлината или остатъците от заваряване да повредят вътрешните компоненти, уплътненията или опорните повърхности.
- Уверете се, че ръчното колело или задвижващият механизъм могат да се управляват безопасно и че има достатъчно свободно пространство за поддръжка.
По време на рутинна поддръжка
Създайте график за проверка въз основа на тежестта на услугата, честотата на работа, препоръките на производителя и процедурите за безопасност на обекта. Проверете за външни течове около уплътнението на стеблото и съединението на капака, корозия, необичайна работна устойчивост и видими повреди. Проучете всяка загуба на производителност при изключване, преди да се превърне в по-голям оперативен проблем.
Преди инспекция или поддръжка, изолирайте системата, понижете налягането й, източете или прочистете съответната секция, както е необходимо, и проверете безопасните условия. Никога не разхлабвайте части под налягане, докато вентилът е под налягане. Опасни течности, високи температури и задържано налягане изискват подходящ контрол и квалифициран персонал.
10. Какви често срещани грешки при закупуване трябва да се избягват?
Избор само по клас на налягане
Клас на налягане не представлява едно универсално допустимо налягане при всяка температура. Потвърдете специфичната за материала оценка на налягането и температурата и ограниченията на целия вентилен комплект.
Игнориране на течността и вътрешните материали
Здравото ковано тяло не може да компенсира несъвместим стебло, седалка, набивка или уплътнение. Прегледайте пълната спецификация за предвидената услуга.
Използване на шибър за непрекъснато дроселиране
Конвенционалните шибъри са предназначени главно за изолация. За непрекъсната модулация помислете за контролен клапан или друга конструкция, специално проектирана за дроселиране.
Ако приемем, че всеки производител предлага една и съща конфигурация
Диапазоните на размерите, класовете на налягане, разположението на капака, комбинациите от облицовки и крайните връзки се различават в зависимост от продуктовата линия. Получете писмен лист с данни и потвърдете точната конфигурация, преди да поръчате.
Преглед на документите за проверка
За критични приложения ниската оферта без необходимата проследимост на материала или тестова документация може да създаде допълнителен риск за проекта. Определете изискванията за документация преди покупка.
Добрата практика за обществени поръчки започва с пълна техническа спецификация и завършва с проверка дали доставения вентил съответства на одобрената документация.
11. Често задавани въпроси
Q1. Каква е основната цел на шибър от кована стомана?
Основната му цел е да изолира тръбопровод, като позволи или спре потока на течност. Обикновено е предназначен за напълно отворена или напълно затворена работа, а не за непрекъснато регулиране на потока.
Q2. Подходящ ли е шибър от кована стомана за приложения с високо налягане?
Той може да бъде подходящ, когато неговият дизайн, материали, клас на налягане, температурни граници и крайни връзки отговарят на експлоатационните изисквания. Действителното допустимо налягане трябва да се провери с помощта на приложимите таблици с рейтинги и сертифицирана продуктова документация.
Q3. Какво е API 602?
API 602 е често определян стандарт за компактни стоманени шибъри, сферични и възвратни вентили в рамките на определения му обхват. Купувачите трябва да проверят приложимото издание, типа на клапана, диапазона на размера и изискванията на проекта.
Q4. Кой материал е най-подходящ за шибър от кована стомана?
Няма единичен най-добър материал за всяко приложение. ASTM A105 обикновено се използва за работа с въглеродна стомана, A350 LF2 за специфична работа при ниски температури, легирани стомани за избрани задачи при повишена температура и неръждаеми стомани за подходящи корозивни среди. Окончателният избор зависи от условията на процеса и приложимата спецификация.
Q5. Може ли шибър от кована стомана да се използва за пара?
Да, определени дизайни и комбинации от материали са подходящи за обслужване с пара. Купувачите трябва да потвърдят налягането на парата, температурата, класа на материала, съвместимостта на опаковката и уплътненията и приложимите стойности на налягането и температурата преди монтажа.
Q6. Каква е разликата между шибър от кована и лята стомана?
Основната разлика е в производствения процес. Коването оформя твърд метал под силата на натиск, докато леенето оформя компоненти от разтопен метал. И двете могат да бъдат подходящи, когато изискванията за качество на производство, дизайн, инспекция и експлоатация са правилно адресирани.
Q7. Коя крайна връзка да избера?
Изборът зависи от размера на тръбата, класа на налягане, дизайна на тръбопровода, изискванията за монтаж и приложимия стандарт. Връзките с резба и гнездо заварени са често срещани в избрани конструкции с малък отвор, докато устройствата с челна заварка и фланци могат да отговарят на други системни изисквания.
В8. Как мога да намаля рисковете от изтичане?
Посочете съвместими материали и уплътнителни компоненти, проверете необходимите проверки и тестове под налягане, монтирайте вентила според инструкциите на производителя и установете рутинни процедури за проверка. Предотвратяването на течове зависи от пълното сглобяване и правилните работни практики.
Q9. Каква информация трябва да предоставя, когато поискам оферта?
Посочете размера на вентила, количеството, класа на налягане, работното налягане и температурата, флуидната среда, материалите на корпуса и облицовката, крайната връзка, приложимите стандарти, необходимите документи и дестинацията за доставка. Лист с данни или спецификация на тръбопровода може да помогне за изясняване на техническите изисквания.
Q10. Как мога да проверя дали шибър от кована стомана отговаря на изискванията на моя проект?
Прегледайте техническия лист с данни на производителя, приложимите стандарти за проектиране, сертификати за материали, информация за размерите, документация за инспекция и изпитване под налягане и всички специфични за проекта одобрения. Потвърдете всички критични изисквания, преди да пуснете поръчката за покупка.
Заключение
Кована стоманена шибърна клапа може да осигури надеждна изолация на тръбопровода, когато конструкцията, материалът, стойността на налягането и температурата и типът на връзката са правилно съобразени с приложението. Неговите опции за компактен дизайн и наличието на различни видове материали го правят полезен за избрани системи за нефт и газ, производство на електроенергия, химическа обработка, пара и промишлени комунални системи.
Най-ефективното решение за покупка надхвърля цената. Ясно дефинираната техническа спецификация, подходящите изисквания за инспекция, проверената съвместимост на материалите и правилните инсталационни практики помагат за намаляване на избегнатите повреди и поддържат дългосрочна оперативна надеждност.
За купувачи, оценяващи ковани стоманени шибъри, работата с доставчик, който може да изясни конфигурациите на продукта и изискванията за документация, е важна стъпка към успешен проект.
Търсите шибър от кована стомана за вашия индустриален проект?
Wenzhou Diye Valve And Fittings Co., Ltd. могат да бъдат включени в оценката на вашия доставчик, когато снабдявате промишлени вентили и фитинги. Подгответе необходимия размер, клас на налягане, клас на материала, крайна връзка, работни условия и приложими стандарти, за да помогнете за изясняване на вашето запитване.
Имате технически въпрос или трябва да обсъдите вашите изисквания за клапан? молясвържете се с насза да поискате информация за продукта, да потвърдите наличните конфигурации и да обсъдите спецификациите на вашия проект.
