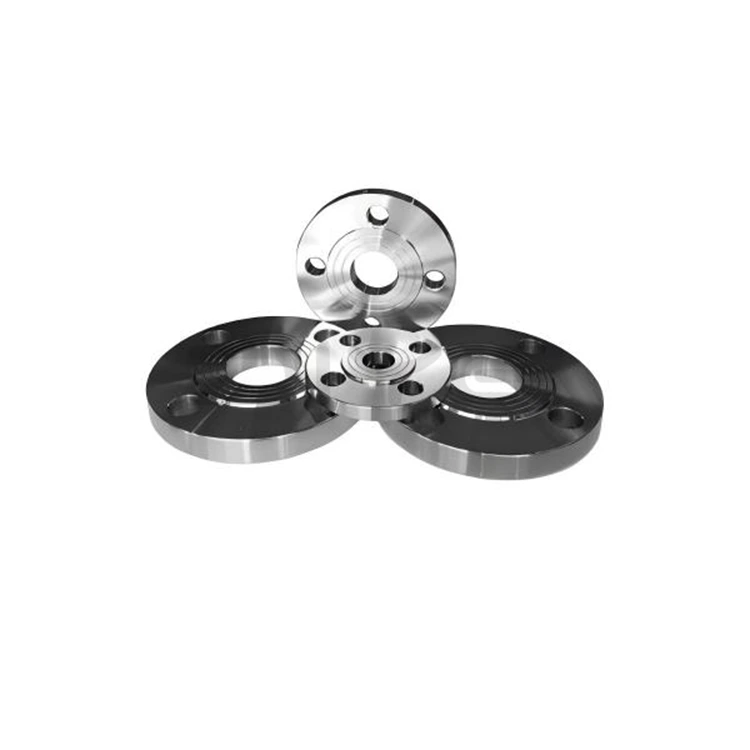

ГОСТ 12820-80 Фланец

Нашият фланец GOST 12820-80 се произвежда на базата на две основни стандартни системи GOST, образуващи цялостна техническа система, съвместима както с традиционните руски, така и със спецификациите на тръбопроводите от следващо поколение:

1. GOST 12820-80: Класически стандарт специално за стоманени плъзгащи се фланци за средно и ниско налягане, подходящи за PN 0,1–2,5MPa, DN10–1600, предимно оборудвани с RF/FF уплътняващи повърхности, широко използвани в конвенционалните общински и общопромишлени тръбопроводи.

2. GOST 33259-2015: Нов универсален главен стандарт, заместващ стария стандарт, обхващащ всички номинални стойности на налягане (PN1–250) и всички типове фланци, включително плъзгащи се, заварени гърловини, свободни фланци и глухи фланци, отговарящи на нуждите на високо налягане и разнообразни проекти.

Основни продуктови параметри

1. Диапазон на налягане и диаметър

- Номинално налягане (PN): 6 нива (PN0.1, 0.25, 0.6, 1, 1.6, 2.5), покриващи работни условия от 0.1 до 2.5 MPa.

- Номинален диаметър (DN): DN10–1600 (½"–64"), съответстващ на основните промишлени тръбопроводни спецификации.

2. Тип на уплътнителната повърхност

- Стандартен тип: RF (повдигната повърхност, тип 02) с водолиния, грапавост Ra≤3.2μm; FF (плоска повърхност, тип 01) наравно с равнината на фланеца.

- Допълнителни типове: MFM (повдигната повърхност), TG (език и жлеб), подходящи за високо налягане/корозивни среди.

3. Избор на материал

Използва основните руски стандарти и международни еквивалентни материали, отговарящи на стандарта GOST 12816-80:

- Неръждаема стомана: 08X18H10 (304), 10X17H13M2T (316L), 12X18H10T (321);

- Въглеродна стомана: St20, St35; Ниско легирана стомана: 16Mn.

Производство и осигуряване на качеството

1. Производствен контрол

- Точност на размерите, включително външен диаметър, вътрешен диаметър, централно разстояние на отвора за болт, дебелина и височина на запечатващата повърхност, стриктно се придържа към стандартните таблици;

- Усъвършенстваните процеси на CNC обработка и коване осигуряват стабилна производителност на продукта и висока консистенция.

2. Проверка на качеството

- Пълна проверка на артикула: визуална проверка, измерване на размерите и 1,5 пъти номинално налягане хидростатичен тест;

- Пълна сертификация: сертификат за материал GOST, сертификат EAC и доклад за инспекция на качеството са предоставени за всяка партида.

Тип фланец Покритие:

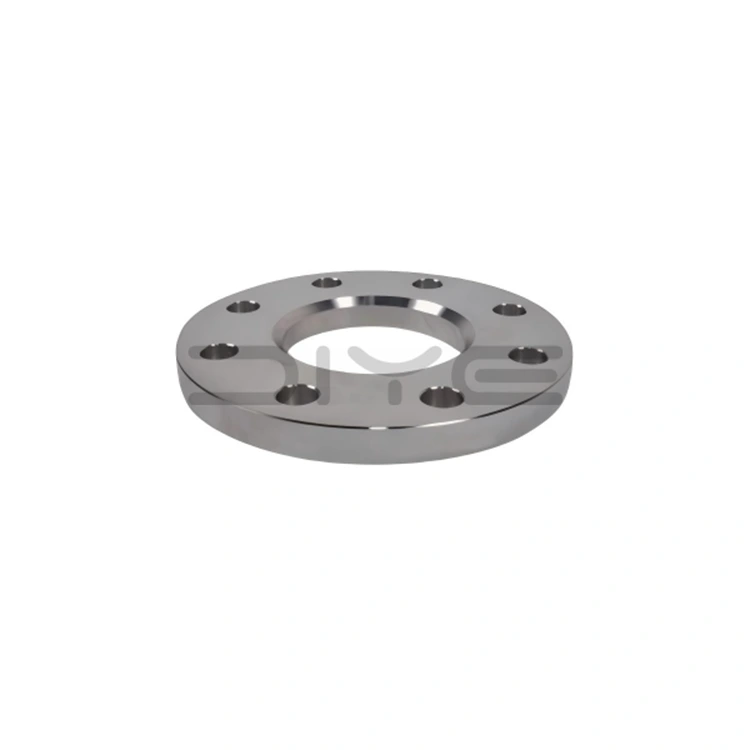

1. 01: Плосък фланец (PL, тип сърцевина GOST 12820-80)

2. 02: Фланец на муфата (SO)

3. 03: Разхлабен фланец (LJ)

4. 04: Разхлабен челен фланец (LJ)

5. 05: Челен фланец (WN, в съответствие с GOST 12821-80)

6. 06: Глух фланец (BL)

Персонализиране и поддържащи услуги:

1. Нестандартно персонализиране: Размерът, материалът и уплътнителната повърхност могат да бъдат персонализирани според чертежите на проекта;

2. Доставка на едно гише: Осигурява съответстващи крепежни елементи и уплътнения по GOST, опростявайки процеса на доставка и осигурявайки съвместимост;

3. Пазарна адаптивност: Продуктите напълно отговарят на пазарните стандарти на Русия и ОНД, подходящи за дългосрочни проекти и външнотърговско сътрудничество.

Фланецът DIYE VALVE GOST 12820-80 съчетава професионално производство, съответствие със стандартите и надеждно качество, което го прави предпочитан продукт за тръбопроводни връзки с ниско и средно налягане на пазарите в Русия, ОНД и Централна Азия. Ние се придържаме към принципите на качеството на първо място и на клиентите преди всичко, осигурявайки стабилни доставки и техническа поддръжка на нашите глобални партньори.

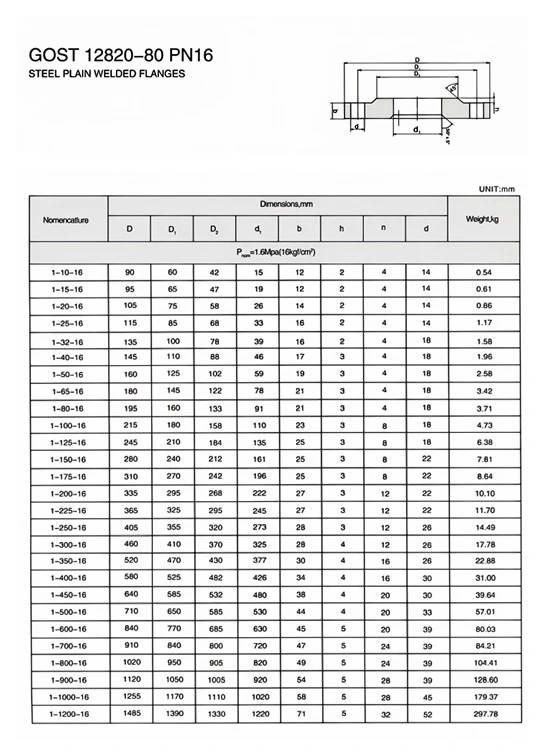

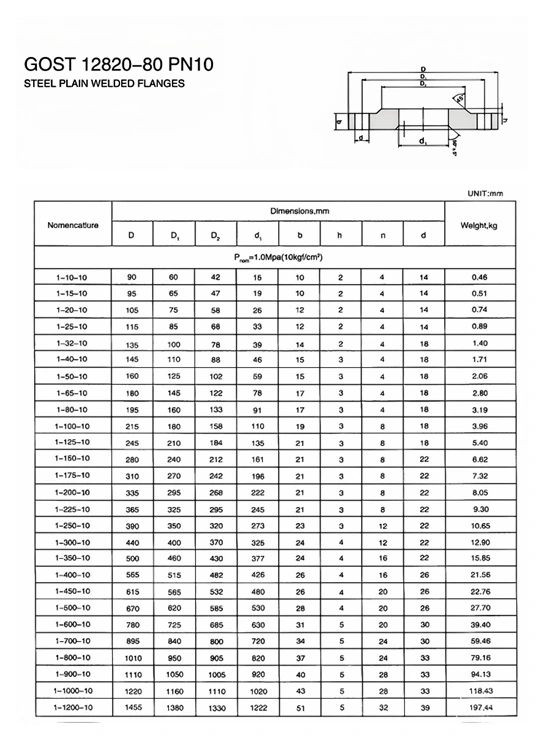

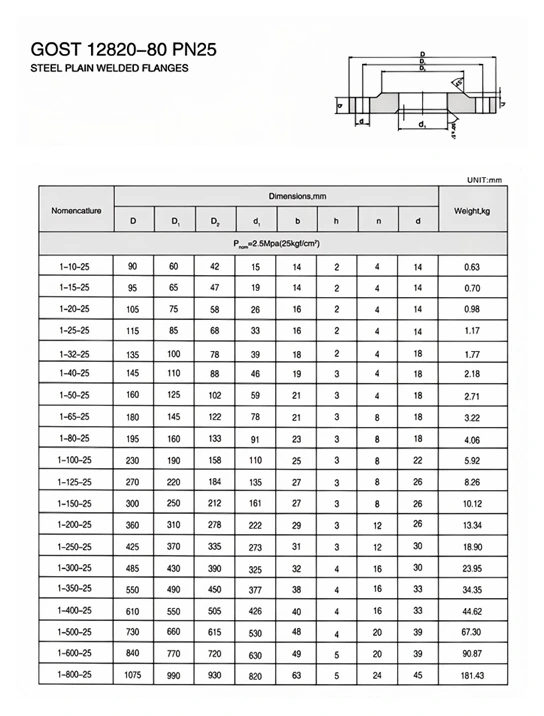

Технически спецификации

Често задавани въпроси

В: Какви са общите основни стандарти за фланци по GOST 12820-80?

A: GOST 12820-80 е класически стар стандарт, специализиран в стоманени фланци със средно и ниско налягане; GOST 33259-2015 е нова версия на общия главен стандарт, напълно заменяща старата система, покриваща всички нива на налягане и всички видове фланци и свързваща се с модерни руски предприятия и проекти за сертифициране на EAC.

Въпрос: Могат ли двата стандарта да бъдат заменени и закачени един с друг?

A: Конвенционалните размери са съвместими, но за високо налягане, уплътняваща повърхност, дебелина на стената и параметри на болта, GOST 33259-2015 има предимство; GOST 12820-80 може да се използва за поддръжка на старо оборудване, а новият стандарт от 2015 г. трябва да се прилага за нови строителни проекти.

В: Как да избирам между плъзгащи се фланци по GOST и фланци за заваряване на гърлото?

A: ГОСТ 12820-80 плъзгащи се фланци са подходящи за нормална температура, средно и ниско налягане, общо водоснабдяване и дренажни/технологични тръбопроводи; ГОСТ 33259-2015 фланците за заваряване на гърлото са устойчиви на висока температура и високо налягане, антивибрационни и се използват за нефт и газ, химическа промишленост, главна пара и други тръбопроводи с висок риск.

Въпрос: Кои са често срещаните типове уплътнителни повърхности на фланци GOST 12820-80?

A: RF (повдигната лицева страна, най-често използваната), FF (плоска лицева страна), MFM (мъжка-женска лицева страна), TG (лицева повърхност с език и жлеб), RJ (лицева повърхност с пръстеновидно съединение, конфигурация от висок клас на новия стандарт, предназначена за метално уплътнение при висока температура и високо налягане).

В: Какви тръбопроводи и болтове отговарят на фланците по GOST 12820-80?

A: Съвпада със стандартни стоманени тръби GOST и специални болтове и гайки GOST. Уплътненията са избрани от гумени уплътнения по стандарта на ГОСТ, спираловидни уплътнения и уплътнения с метални пръстени. Пълният комплект съвпадение предотвратява изтичане.
