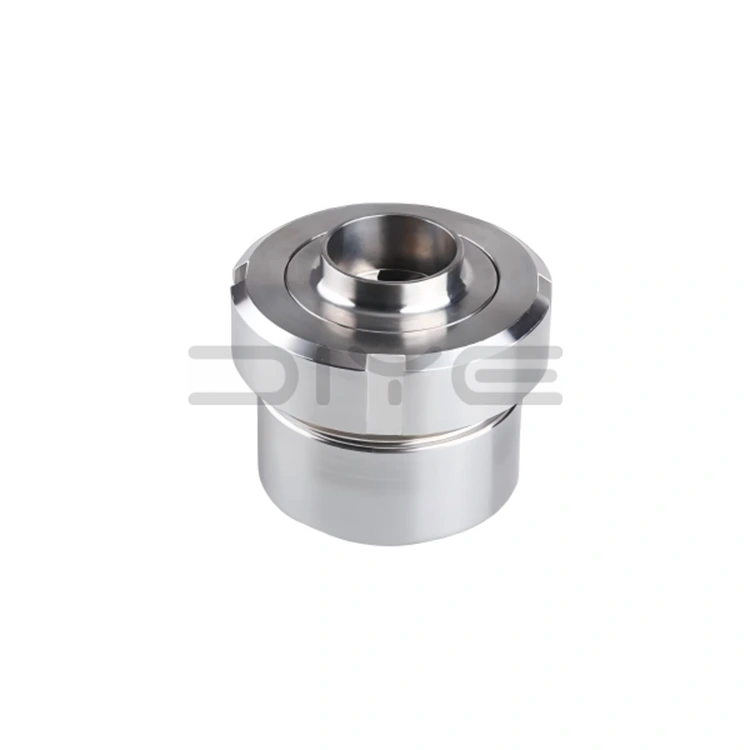

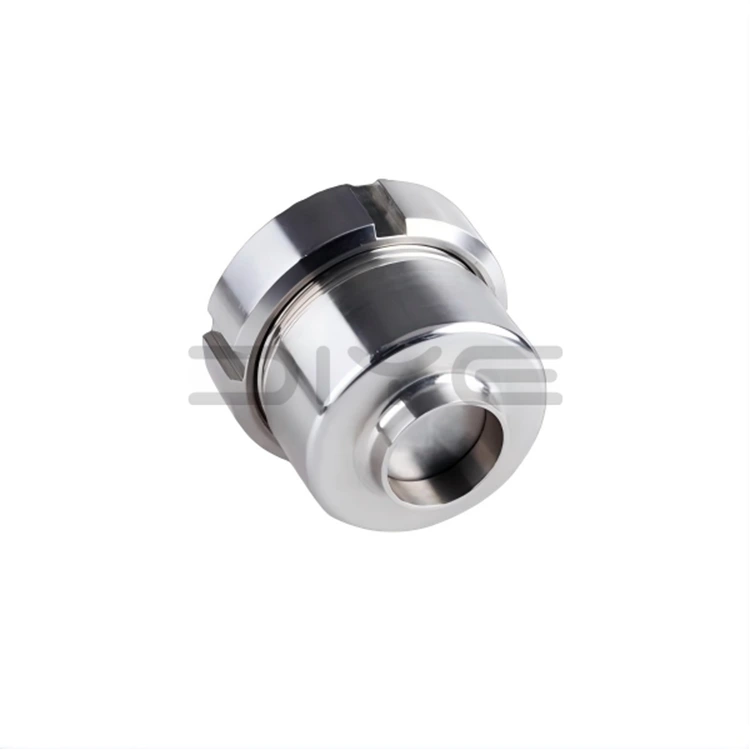

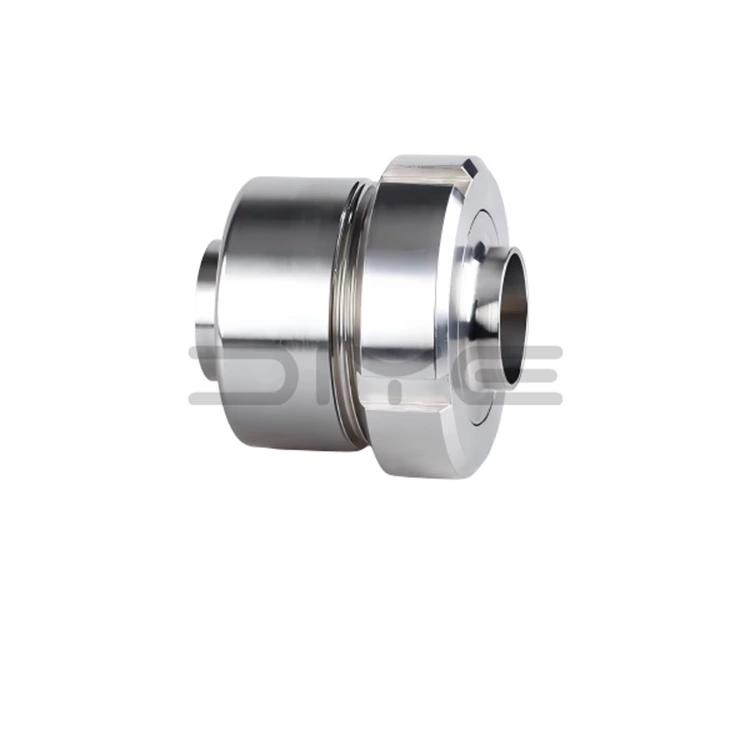

Санитарен възвратен клапан

Санитарният възвратен клапан DIYE VALVE е възвратен клапан с висока производителност, специално проектиран за среди със санитарни тръбопроводи. Неговата иновативна структура на разделно съединение позволява бърз монтаж, демонтаж и поддръжка без прекъсване на цялата тръбопроводна система.

Ние предлагаме гъвкави услуги за персонализиране, за да отговорим на различни нужди на проекта:

1. Нестандартни размери за адаптиране към различни тръбопроводи

2. Множество методи на свързване: съединителни скоби, съединителни резби, съединителни фланци

3. Подобрено повърхностно полиране за подобрени хигиенни стандарти. Всички продукти отговарят на международните хигиенни стандарти като 3A, DIN, SMS, ISO и IDF, осигурявайки безопасна и съвместима работа в различни индустрии с висока чистота.

Структурен дизайн и основни предимства

1. Дизайн на съюза от разделен тип

Санитарният възвратен клапан се състои от пет основни компонента: тяло на клапана, съединение, диск на клапана, пружина и уплътнения. Неговият уникален дизайн от разделен тип съединение предлага три основни предимства:

- Бързо разглобяване: Елиминира необходимостта от отстраняване на целия вентил от тръбопровода, намалявайки времето за поддръжка с 50% в сравнение с традиционните заварени възвратни клапани.

- Дълбоко почистване: Позволява директен контакт с вътрешните компоненти за цялостна стерилизация, съвместима с CIP/SIP почистващи процеси.

- Ефективна подмяна на части: Позволява бърза подмяна на уязвими части, свеждайки до минимум времето за престой на непрекъснати производствени линии.

Този дизайн адресира прецизно основните болезнени точки на работните условия от санитарен клас, като намалява разходите за поддръжка и осигурява непрекъснатост на производството.

2. Прецизно запечатване

Чрез CNC прецизна обработка, всички компоненти са толерантни към размерите и прецизно подравнени, постигайки:

- Плътно прилягане между диска на клапана и уплътнителната повърхност, отговарящо на стандартите за нулеви течове от клас VI.

- Високоеластични пружини от хранителен клас осигуряват бърза реакция, осигурявайки незабавно затваряне в случай на обратен поток.

Принцип на работа:

Преден поток → Дискът на клапана се отваря автоматично, осигурявайки плавен поток на течността.

Обратен поток → Силата на пружината и обратното налягане работят заедно, за да затворят незабавно диска на клапана.

Този механизъм с двойно действие напълно елиминира риска от обратен поток, предотвратява кръстосано замърсяване на бактерии и отговаря на строгите изисквания на млечната промишленост, производството на напитки и фармацевтичната индустрия.

Материални и хигиенни стандарти

За да отговорят на строгите хигиенни изисквания, всички компоненти, влизащи в контакт с течности, са изработени от висококачествена неръждаема стомана:

Изключително гладката вътрешна повърхност намалява натрупването на остатъци, поддържа ефективно CIP/SIP почистване, намалява риска от растеж на микроби и отговаря на GMP и разпоредбите за безопасност на храните.

Технически параметри

Случай с практическо приложение

1.Предизвикателства пред които сте изправени

Среден по размер млекопреработвателен завод в Европа често е изправен пред рискове от замърсяване с обратен поток в своите тръбопроводи за доставка на мляко. Традиционните заварени възвратни клапани имаха почистващи мъртви зони, което изисква тръбопроводът да бъде напълно затворен за поддръжка. Всяка сесия на поддръжка доведе до среден престой от 8 часа, потенциално причинявайки загуби на продукти по време на пиковите периоди.

2.Solution

Заводът модернизира и трите производствени линии за пастьоризация и пълнене до DIYE VALVE санитарен възвратен клапан (DN50, материал SUS316L, електрополиран, Ra ≤ 0,8 μm).

3. Резултати от кандидатстването

- Подобрена ефективност на поддръжката: Дизайнът с бързо освобождаване на съединението намалява времето за поддръжка с 50% (от 8 часа на 4 часа), елиминирайки времето за престой.

- Съответствие с хигиената: стандартните полирани повърхности 3A елиминират натрупването на остатъци, като гарантират нулево отклонение при всички регулаторни одити.

- Пълно премахване на замърсяването: Уплътненията с нулеви течове елиминират рисковете от обратен поток, гарантирайки безопасността на млякото и консистенцията на продукта.

- Значителни спестявания на разходи: Намалява годишния труд по поддръжката и загубите при престой с приблизително €12 000.

В момента фабриката използва продукти DIYE VALVE във всички сценарии за предотвратяване на обратен поток и планира да разшири това до повече производствени линии.

Защо да изберете DIYE VALVE?

1. CNC прецизно производство: Постоянни допуски и стабилна производителност във всеки продукт, оборудван с вътрешна система за контрол на качеството.

2. Строго тестване на материалите: Материалите от неръждаема стомана са напълно проследими, с доклади за сертифициране на материалите, предоставени за всяка партида.

3. Персонализирано инженерство: Могат да бъдат осигурени решения за персонализирани размери, повърхностни обработки и методи на свързване за нестандартни нужди.

4. Опит в глобалната индустрия: Зрели казуси в хранително-вкусовата промишленост, млечните продукти, напитките и фармацевтичната промишленост, с дългосрочни партньорства с клиенти от цяла Европа, Азия и Америка.

DIYE VALVE Sanitary Union Check Valve е високоефективно хигиенно решение, предназначено за строгите изисквания на съвременната почистваща индустрия. Със своята структура за бързо освобождаване на свързване, прецизно уплътнение с нулеви течове и съответствие с международните стандарти, той се превръща в основен компонент, осигуряващ целостта на продукта и повишавайки надеждността на работа.

Като водещ производител и доверен доставчик в Китай, DIYE VALVE съчетава своите независими производствени предимства с глобално обслужване, за да предостави продукти, които балансират производителност, хигиена и рентабилност за критични сценарии за контрол на течности, помагайки на клиентите да защитят своите производствени процеси и да подобрят стандартите на хигиенните системи.
