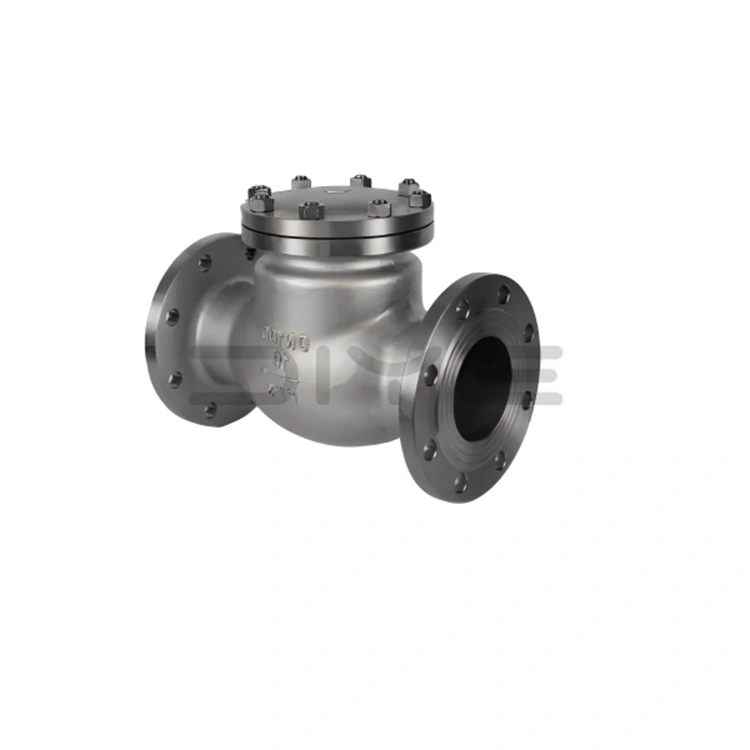

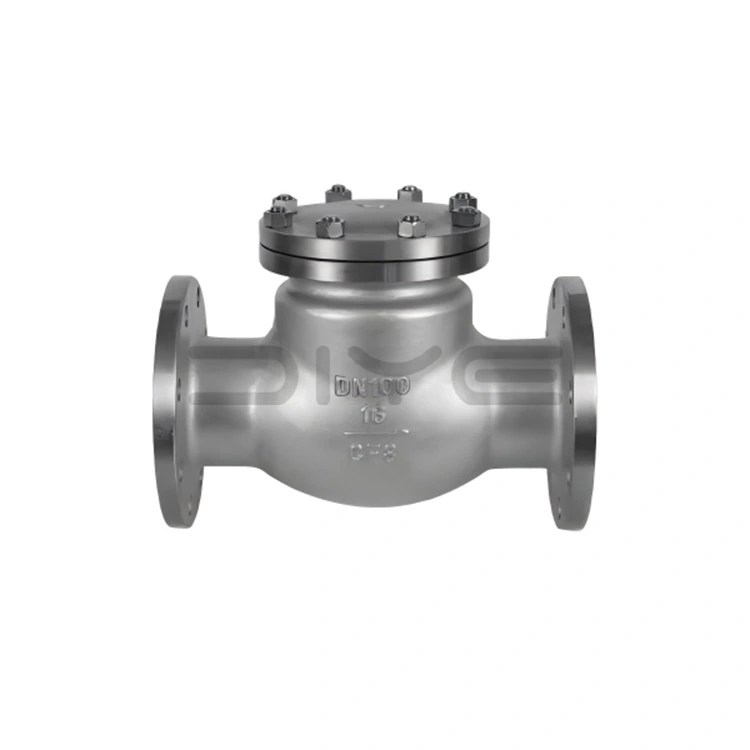

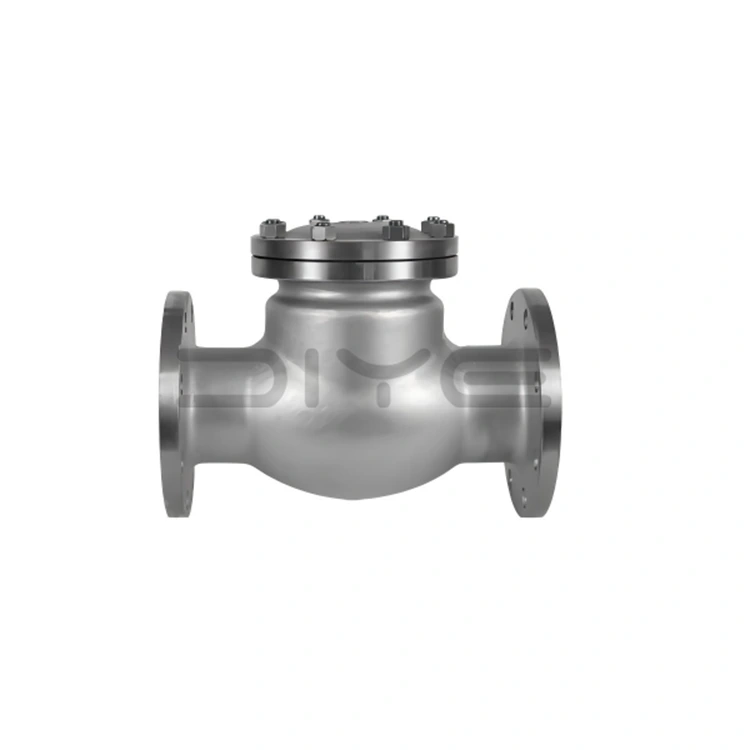

DIN Swing Flanged Check Valves

Възвратните клапани с въртящ се фланец DIYE DIN са прецизно проектирани автоматични вентили, които отговарят напълно на основните немски стандарти, включително DIN 3356, DIN 3202 и DIN EN 1092-1. Вентилите работят автономно въз основа на налягането на средата, като не изискват външни задвижки. Те осигуряват надежден механизъм без нужда от поддръжка, който предотвратява катастрофални последици от обратен поток, защитавайки критичната тръбопроводна инфраструктура.

Принцип на работа и основни функции

1. Автоматична работа

Дискът на клапана с въртящи се фланцови възвратни клапани DIN се отваря свободно под натиска на течащата напред среда; когато системата спре, падне под налягане или има тенденция към обратен поток, дискът на клапана се затваря незабавно под действието на собственото си тегло и обратното налягане на обратния поток.

2. Основни защитни функции

- Предотвратяване на обратен поток: образува плътно уплътнение, предотвратяващо обратния поток на средата.

- Смекчаване на водния удар: Абсорбира хидравличния удар, като значително намалява натиска върху тръбопроводите и оборудването.

- Защита на системата: Предпазва помпи, компресори, съдове под налягане и топлообменници от повреда, причинена от удари на обратно налягане.

Конструктивни характеристики и технически параметри

1 Метод на свързване и стандарти

Използва DIN стандартни фланцови връзки, опростяващи монтажа и поддръжката; структурната дължина стриктно се придържа към стандарта DIN 3202.

2 Широка приложимост и гъвкавост

Възвратните клапани с шарнирен фланец DIN покриват целия диапазон от диаметри от DN15 до DN1000; номиналните стойности на налягането включват PN10, PN16, PN25, PN40, PN63 и PN100, отговарящи на разнообразните нужди от тръбопроводни мрежи с ниско налягане до индустриални процесни системи с високо налягане.

3 Превъзходна структура

Внимателно проектираните канали за поток минимизират загубата на налягане; високопрецизните уплътняващи повърхности осигуряват плътно и надеждно уплътнение дори при колебания на налягането и условия на различни среди.

4. Съвместимост на медиите

Подходящ за вода, пара, петролни продукти и различни киселинни, алкални и корозивни среди.

Сценарии за приложение и пазарно покритие

Нашите възвратни клапани с шарнирен фланец DIN са предпочитаният продукт за немски стандартни тръбопроводни системи в Европа и в световен мащаб, осигурявайки стабилен еднопосочен контрол на потока в няколко взискателни индустрии, включително:

1. Нефтохимическа и химическа преработвателна промишленост

2. Производство на електроенергия (топлинна и ядрена енергия)

3. Металургия и минна промишленост

4. Общинско водоснабдяване и канализация

5. ОВК, газово и морско инженерство

6. Международни европейски стандартни експортни инженерингови проекти

Производство и осигуряване на качеството

1. Професионални квалификации и опит: Използвайки задълбочен опит в индустрията, DIYE VALVE постига масово производство на всички спецификации на възвратни клапани DIN, осигурявайки стабилно и надеждно качество.

2. Съответствие с авторитетните стандарти: Всеки вентил използва немски стандартни материали, процеси на прецизно коване и преминава през стриктно изпитване под налягане.

3. Гаранция за интегритет: Ние предоставяме пълни протоколи от изпитване на материала (MTR) и данни от фабрично изпитване под налягане за всяка поръчка, като гарантираме пълна проследимост и съответствие през целия процес.

4. Персонализирани решения: В допълнение към стандартните продукти, ние професионално предоставяме персонализирани услуги за вентили, използвайки специални материали и нестандартни размери, предлагайки решения за доставка на едно гише за сложни европейски и международни инженерни проекти.

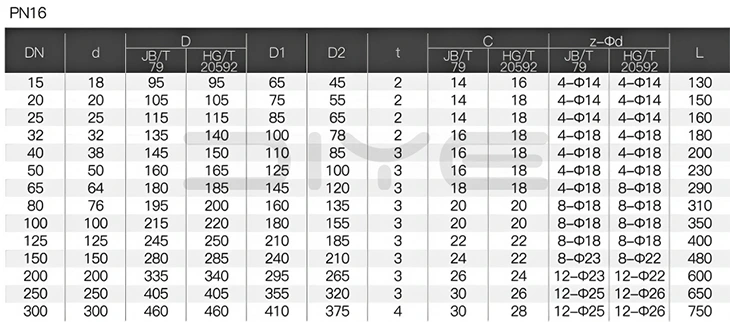

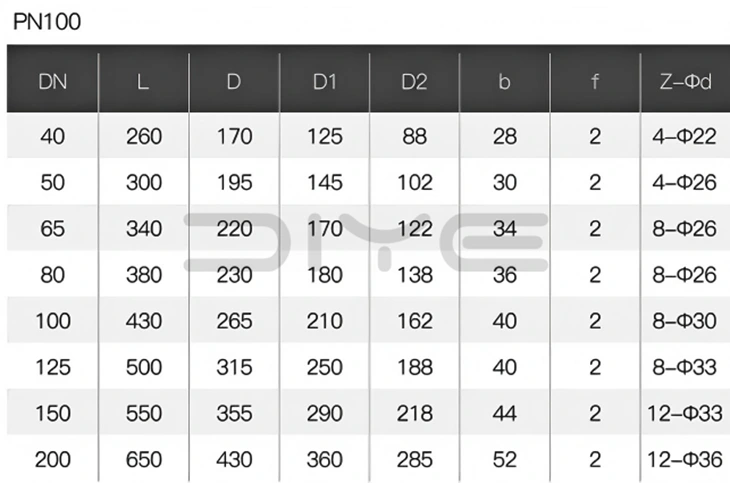

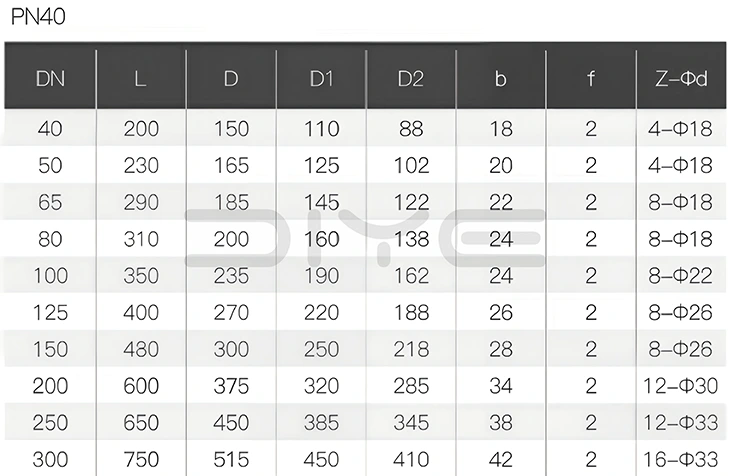

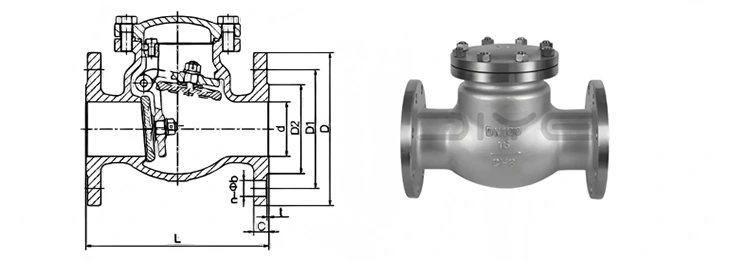

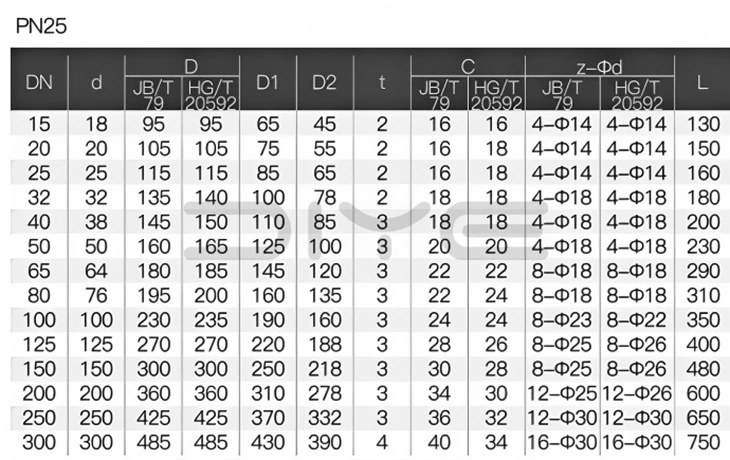

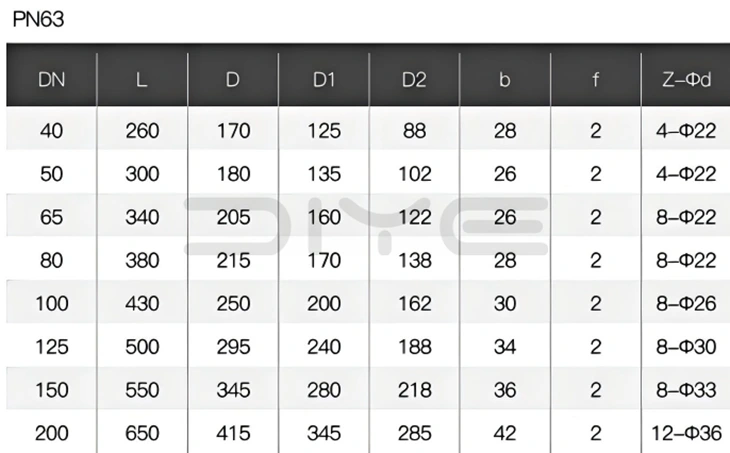

Технически чертежи

ЧЗВ

Въпрос: На какви основни стандарти отговарят DIN фланцовите възвратни клапани?

О: Те следват главно DIN 3205, DIN 3206, DIN 3207, DIN 3351 и DIN 3352. За фланцово свързване те изпълняват DIN EN 1090 / DIN EN 1091 / DIN EN 1092, осигурявайки перфектно съвпадение и взаимозаменяемост с немски стандартни тръбопроводи, фланци и уплътнения.

Q:Какво трябва да се има предвид при инсталиране на фланцов възвратен клапан?

О: Потвърдете стрелката за посока на потока върху тялото на вентила и монтирайте стриктно в съответствие с посоката на потока на средата. Инсталирането му наобратно ще доведе до пълно блокиране на потока и загуба на функцията за проверка.

Въпрос: Защо винаги има необичаен шум и вибрации във фланцовия възвратен клапан?

О: Това се причинява най-вече от инсталиране близо до коляното, прекомерна скорост на потока или удар на диска на клапана върху ограничителя. Препоръчва се да се увеличи правият участък на тръбата, да се премине към структура с бавно затваряне или да се регулира скоростта на потока на тръбопровода.

Въпрос: Можете ли да предоставите пълен комплект немски стандартни DIN възвратни клапани?

A: Като производител на източник, Diye произвежда DIN въртящи се фланцови възвратни клапани във всички размери. Ние стриктно извършваме машинна обработка, изпитване под налягане и маркиране в съответствие с немските стандарти. Ние можем да предоставим пълен набор от доклади за материалите и данни от фабричните изпитвания под налягане и да поддържаме персонализиране на специални калибри и специални материали.
