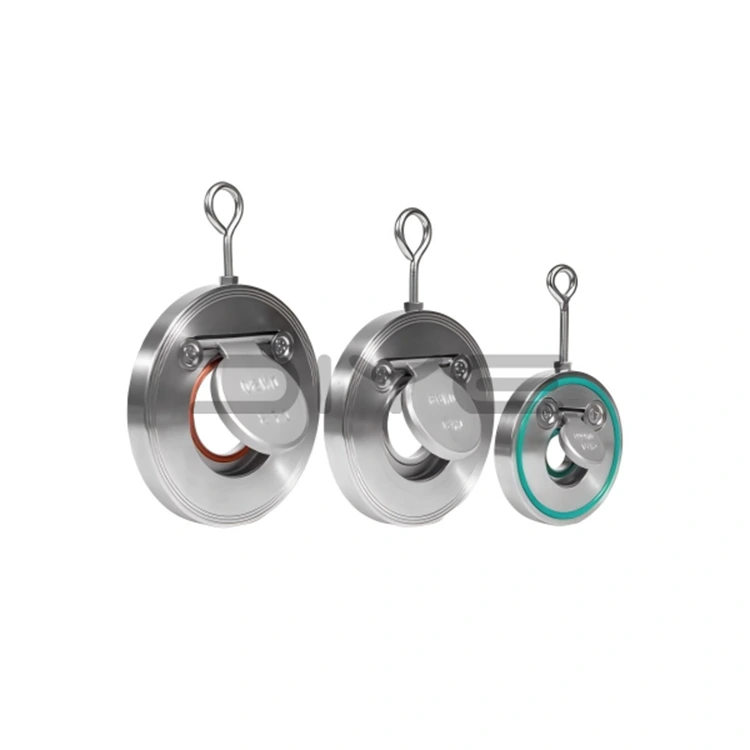

H74 Единичен дисков възвратен клапан

Еднодисковият възвратен клапан DIYE VALVE H74 се отличава с ултратънка, компактна структура от тип вафла, с лек дизайн и ефективна работа като основни предимства. Този вентил не изисква допълнителни фланци и може да бъде директно захванат между два фланеца за свързване, което значително спестява място за монтаж и намалява разходите за материали. Неговият гладък вътрешен дизайн на канала за поток минимизира съпротивлението на потока, осигурявайки ефективно предаване на медиите и намалявайки консумацията на енергия.

Възвратният клапан с един диск H74 се отличава с дизайн на еднодисков въртящ се клапан. Вентилът се отваря автоматично въз основа на натиска напред на средата. Когато помпата спре или възникне обратен поток, тя се затваря бързо с тежестта на диска на клапана и помощта на вътрешна пружина. Този дизайн осигурява чувствително отваряне и затваряне, минимизира въздействието на водния чук и надеждно предотвратява обратния поток, защитавайки помпата и оборудването надолу по веригата.

Уплътнителна система и адаптивност на приложението

DIYE VALVE предлага два метода за уплътняване с висока производителност за модела H74, за да отговори на различни работни условия:

1. Меко уплътнение (EPDM/NBR)

Постига нулеви течове, подходящ за системи за чиста вода при температура на околната среда, HVAC приложения и общи некорозивни тръбопроводи за течности.

2. Метално твърдо уплътнение (304/316 неръждаема стомана)

Притежава отлична устойчивост на висока температура и високо налягане, идеален за парни системи и сценарии за предаване на медии при висока температура.

Еднодисковият възвратен клапан H74 е произведен от висококачествени материали като неръждаема стомана 304 и 316L, което го прави подходящ за различни среди, включително вода, масло, слаби киселинни и алкални разтвори и морска вода. Може да се похвали с отлична устойчивост на корозия и издръжливост.

Осигуряване на качество и възможности за персонализиране

Всеки единичен дисков възвратен клапан DIYE VALVE H74 е произведен с прецизност в съответствие със строгите национални и индустриални стандарти. Ние прилагаме строг контрол на качеството през целия производствен процес, за да гарантираме висока точност на напасване на диска на клапана и плавно въртене на свързващите щифтове. Всеки продукт преминава цялостно фабрично изпитване под налягане, преди да напусне завода, което гарантира стабилна работа и дългосрочна надеждност.

Ние поддържаме редовна инвентаризация на стандартните спецификации и също така предоставяме професионални нестандартни услуги за персонализиране, за да отговорим на индивидуалните нужди на клиентите. Със стабилно качество на продукта и гъвкави възможности за доставка, DIYE VALVE спечели глобално признание от страна на клиентите, като успешно популяризира превъзходното качество на китайското производство на международния пазар на клапани.

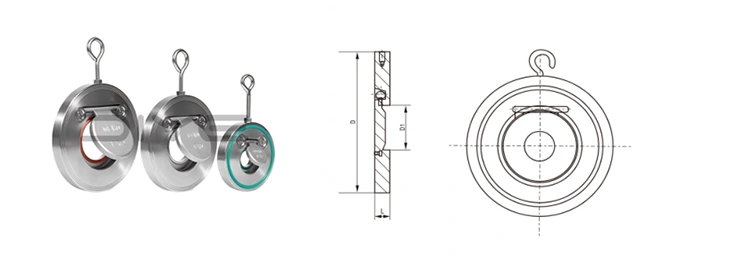

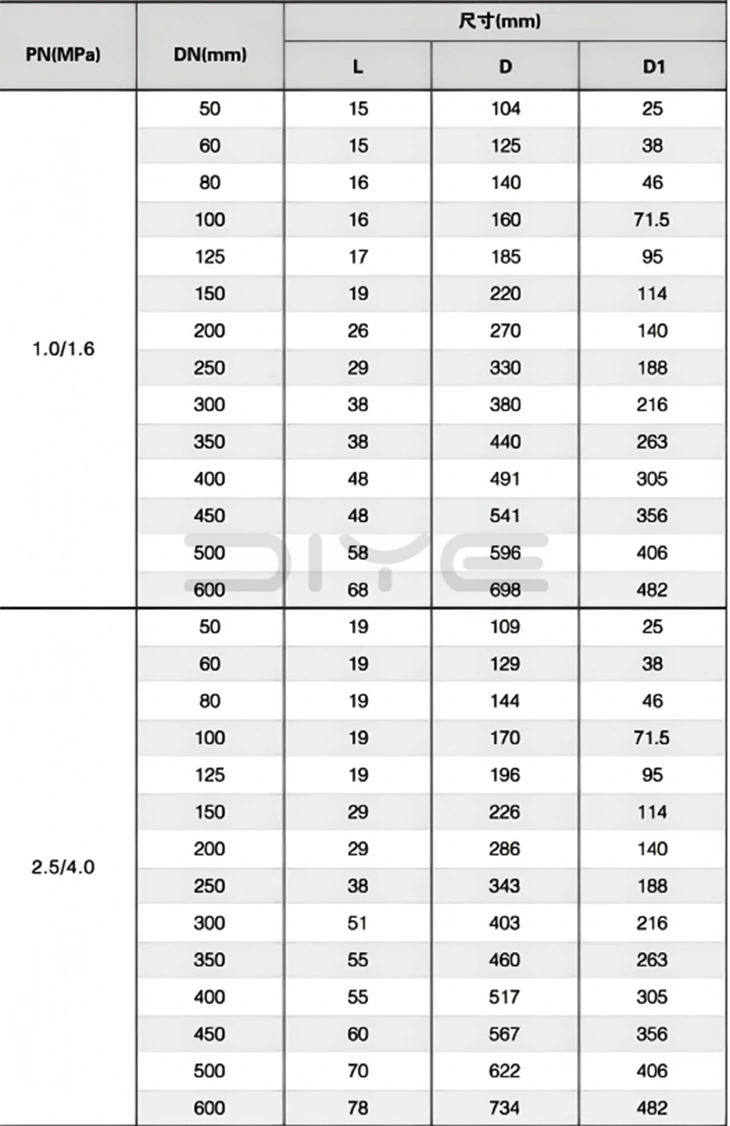

Технически чертежи

Индустриални приложения

Еднодисковият възвратен клапан H74 се използва широко в множество индустриални сектори:

1. Водоснабдителни и отводнителни системи

2. Противопожарни тръбопроводи

3. Енергийни съоръжения

4. Химическа преработвателна промишленост

5. Промишлено оборудване за пречистване на вода

6. Системи за отопление, вентилация и климатизация (HVAC).

7. Нефтохимическо инженерство

8. Морско инженерство

Със своята превъзходна производителност, компактен дизайн и надеждно качество, серията DIYE VALVE H74 се превърна в предпочитаното решение за управление на флуиди за модерни тръбопроводни системи по целия свят.
