Сферичен кран с фланец от две части: структурни принципи, правила за монтаж и ограничения на приложението

Повечето повреди на място и грешки при избора на промишлени флуидни системи произтичат от повърхностно разбиране на характеристиките на вентила. Много практикуващи инженери смятат фланцовите сферични кранове от две части за обикновени компоненти за включване и изключване, като пренебрегват техните структурни компромиси, ограничения на натоварването и присъщата логика на инсталиране. В сравнение със сферичните кранове от една част, които нямат устойчивост на налягане, и сферичните кранове от три части с високи разходи за поддръжка, сферичните кранове от две части осигуряват оптимален баланс на структурна здравина, ефективност на разходите и оперативна стабилност за общи индустриални приложения. Неговият уникален структурен дизайн обаче идва с ясни граници на монтаж и приложими работни условия. В повечето случаи често срещаните дефекти като изтичане, задръстване и повреда на тялото на клапана не са причинени от проблеми с качеството на продукта, а от неправилна инсталация и несъответстващи работни условия. Тази статия разрушава фрагментирани основни ръководства и стереотипи в индустрията. Той извършва задълбочен анализ на двукомпонентни фланцови сферични кранове от структурна същност, вертикална и хоризонтална инсталационна логика, стандартни указания за работа, забранени сценарии за приложение и често задавани въпроси, предоставяйки практически и професионални справки за проектиране на тръбопроводи, монтаж на място и ежедневна поддръжка.

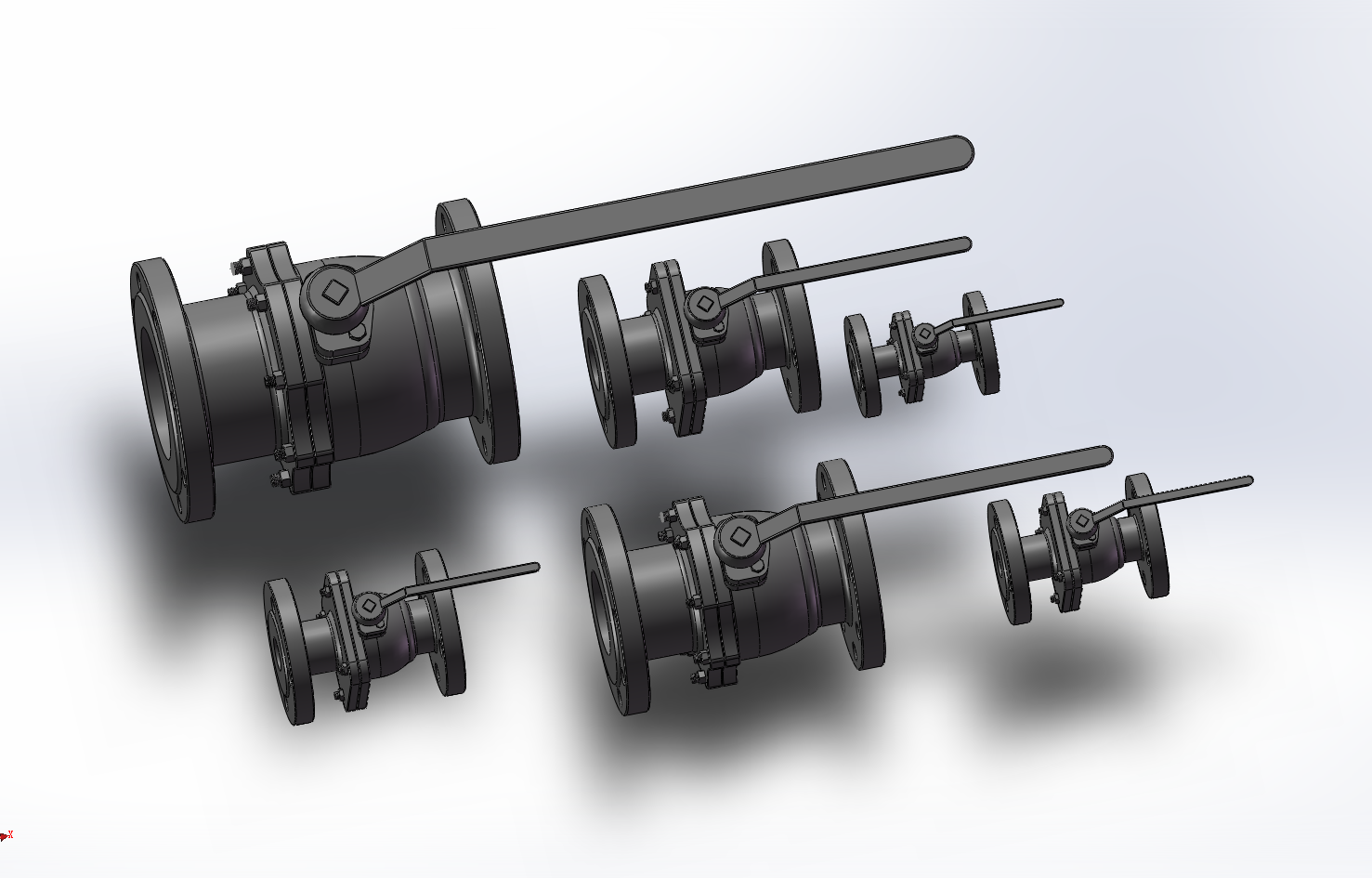

1. Какво представлява сферичният кран с фланец от две части?

Сферичният кран с фланец от две части се отличава с разделено тяло на вентила с две секции и интегрирана фланцова свързваща структура. Той е сглобен от основно тяло на клапана и капак, закрепени с високоякостни болтове и оборудвани с прецизни вътрешни компоненти, включително топки, легла на клапани и уплътнителни възли на стеблото. Заемайки средна позиция между еднокомпонентните и трикомпонентните сферични кранове, той служи като основен стандартен вентил за гражданското инженерство, леката промишленост, общите химически и общински флуидни системи. Много инженери объркват трите типа сферични кранове поради липса на задълбочено разбиране на техните структурни компромиси. Еднокомпонентните сферични кранове са евтини с интегрални леярски конструкции, но ограничена устойчивост на налягане и почти никаква поддръжка. Сферичните кранове от три части поддържат вградено разглобяване и подмяна на компоненти, идеални за тежки условия на работа, но с по-високи общи разходи. Дизайнът от две части запълва идеално празнината на пазара. Той запазва надеждна плътност и структурна твърдост на разделените вентили, компенсира дефекта на налягането на интегралните клапани и избягва сложната структура за разглобяване на вентилите от три части. По отношение на инженерното позициониране, това не е професионален вентил за екстремни условия на работа, а стандартизирано и рентабилно решение за повечето общи флуидни системи. Той приема дизайн на потока с пълен порт с 90-градусово бързо превключване и двупосочно уплътняване. Съвместим с вода, масло, конвенционален газ и слабо корозивни среди, покрива степени на налягане от PN16 до PN40. Със стабилна работа и ниски нива на отказ, той е много подходящ за стандартизирани тръбопроводи, които изискват дългосрочна непрекъсната работа и рядка поддръжка.

2. Може ли сферичен кран с фланец от две части да се монтира вертикално?

Вертикалният монтаж на фланцови сферични кранове от две части отдавна е спорна тема в промишленото строителство. Практическото заключение е ясно: вертикалната инсталация е осъществима, но не е универсално приложима, със строги ограничения върху условията на работа и методите на инсталация, което е един от най-пренебрегваните капани на място. За разлика от възвратните клапани, зависими от гравитацията, сферичните кранове от две части разчитат на предварително затегнато уплътнение на седлото на клапана и въртене на топката, за да реализират отваряне и затваряне. Теоретично както хоризонталната, така и вертикалната инсталация са структурно приемливи. Независимо от това, вертикалният монтаж увеличава скритите рискове като утаяване на средата и отклонение на напрежението на стеблото, което директно подкопава стабилността на уплътнението и експлоатационния живот. Вертикалната инсталация работи перфектно за чиста среда, включително чиста вода, чиста вода и конвенционален газ при нормална температура и ниско налягане, без влияние върху работната стабилност. За среди, съдържащи утайка, твърди частици, висок вискозитет или лесна кристализация, не се препоръчва вертикална инсталация. Примесите непрекъснато ще се утаяват в долната част на корпуса на вертикалния клапан, износвайки прецизната повърхност на седлото на клапана и причинявайки задръстване на топката, микро изтичане и неплавно превключване - проблеми, които рядко се срещат при хоризонтално монтирани вентили. В допълнение, има ненарушимо правило за вертикален монтаж: стеблото на клапана никога не трябва да се монтира надолу. Ръчните колела и задвижващите механизми трябва да са обърнати нагоре или настрани. Инсталирането надолу води до натрупване на остатъчна среда и примеси в областта на уплътнението на стеблото, причинявайки постепенна корозия, външен теч и непоправими скрити опасности.

3. Указания за монтаж на сърцевината за сферични кранове с фланец от две части

Над 80% от повредите на клапаните в късен етап са резултат от нестандартна инсталация, а не от дефекти в качеството. Професионалната инсталация се фокусира върху елиминиране на напрежението в тръбопровода, отклонение на уплътнението и средни рискове от удар, вместо просто подравняване на отвори за болтове и закрепващи винтове. По-долу са проверени на място насоки за основни операции.

3.1 Предварителна обработка на тръбопровода за избягване на скрита абразия

Прочистете добре и промийте целия тръбопровод преди монтажа, за да отстраните заваръчната шлака, ръждата, остатъците от рязане и други твърди частици. Седлото на клапана на сферичните кранове от две части приема високопрецизна огледална уплътнителна структура. Малките твърди примеси ще причинят необратими драскотини и постоянни микротечове, което е основната причина за краткотрайна повреда на новите клапани.

3.2 Подравняване на фланеца с нулево напрежение

Никога не дърпайте или стискайте насила тръбопроводите, за да подравните отворите на фланците. Твърдото тяло на клапана от две части е склонно към микродеформация при принудително напрежение. Когато налягането в системата се колебае, деформираното тяло на клапана ще претърпи повреда в уплътнението или дори напукване. Осигурете естествено прилягане на повърхностите на фланците и центрирано разположение на уплътнението за равномерно разпределение на налягането.

3.3 Диагонално и постепенно затягане на болтовете

Затегнете болтовете на фланеца диагонално и на няколко етапа, вместо да затягате изцяло едната страна наведнъж. Асиметричното компресиране причинява небалансирано напрежение на уплътнението и микродеформация на фланеца, което води до често срещан проблем на място: няма изтичане при ниско налягане, но очевидно просмукване при високо налягане.

3.4 Тест за налягане при пълен ход след монтаж

Не пускайте вентила в официална експлоатация веднага след монтажа. Извършете тестове под налягане както при напълно отворено, така и при напълно затворено състояние, за да проверите ефективността на уплътняването и да проверите за блокиране или заседнали повреди, причинени от напрежение, като предварително елиминирате потенциалните рискове.

3.5 Запазете достатъчно място за работа и поддръжка

Запазете достатъчно свободно пространство около стеблата на клапаните, ръчните колела и електрическите или пневматичните задвижващи механизми. Блокираното пространство ще възпрепятства ежедневната работа по превключване и по-късната рутинна поддръжка.

4. Строго забранени сценарии за инсталиране

Докато двукомпонентните фланцови сферични кранове се отличават с универсална стабилност и ценово предимство, те имат присъщи структурни ограничения. Неправилното приложение в конкретни сценарии ще доведе до необратимо износване и потенциални опасности за безопасността, които са ясни инженерни табута.

4.1 Непрекъснати производствени линии, изискващи честа поддръжка

Двукомпонентната болтова конструкция не може да поддържа вградена подмяна на вътрешните износващи се части. След като седлата или уплътненията на клапана се износят, целият клапан трябва да се отстрани и тръбопроводът да се изключи за поддръжка. Не е приложимо за сценарии на 24-часово непрекъснато производство, изискващи редовно почистване и подмяна на части, където сферичните кранове от три части са единствената жизнеспособна опция.

4.2 Работни условия с частици, кристални или високовискозни среди

За разлика от вентилите от три части, които поддържат бързо разглобяване и почистване, вентилите от две части не могат лесно да бъдат разглобени, за да се почистят вътрешните отлагания. Дългосрочната работа с нечиста среда ще причини непрекъснато изтъркване на уплътнителната повърхност и задръстване на топката, което рязко увеличава вероятността от повреда.

4.3 Тръбопроводи със силен воден удар и чести колебания на налягането

Разделената структура от две части има по-ниска устойчивост на удар в сравнение с интегралните вентили и подсилените вентили от три части. Повтарящият се удар с воден чук и драстичните промени в налягането ще разхлабят закрепващите болтове и ще намалят силата на предварително затягане на уплътнението, което ще доведе до постоянно изтичане на среда.

4.4 Регулиране на дългосрочното регулиране

Сферичните кранове с фланец от две части са проектирани стриктно за управление вкл.-изкл., а не за дроселиране. Дългосрочната полуотворена работа ще причини високоскоростно средно изтъркване на леглото на клапана, бързо износване на уплътнителния слой на огледалото и причиняване на необратимо изтичане. Той позволява само мигновено регулиране на потока, а не непрекъснато дроселиране.

4.5 Нестандартна инсталация при взривобезопасни сценарии

За запалими и експлозивни среди, пропускането на устройства за елиминиране на статично електричество или инсталирането на стебла надолу ще доведе до натрупване на статично електричество и отлагане на среда, което води до сериозни рискове от експлозия и пожар.5. Често задавани въпроси за две части

5. Често задавани въпроси относно монтажа на сферичен кран с фланец от две части

Q1: Кой метод на инсталиране осигурява по-дълъг експлоатационен живот, вертикален или хоризонтален?

За чисти носители без примеси положението на монтаж има малко влияние върху експлоатационния живот. За среда, податлива на утайки, хоризонталната инсталация е много по-стабилна. Той ефективно избягва вътрешното отлагане на примеси и намалява износването на уплътнителната повърхност, което го прави предпочитано решение за сложни работни условия.

В2: Защо вентилите изтичат само при високо налягане, но не и при ниско налягане след монтаж?

Над 90% от тези повреди са причинени от неравномерно затягане на болтовете, изместване на уплътнението и неосвободено напрежение в тръбопровода. Структурните отклонения са незначителни при ниско налягане, но се усилват при високо налягане, което води до неуплътняване. Проблемът може да бъде решен чрез повторно затягане на болтовете по диагонал и елиминиране на напрежението в тръбопровода.

В3: Могат ли двукомпонентните фланцови сферични кранове да съответстват на автоматичните задвижващи механизми?

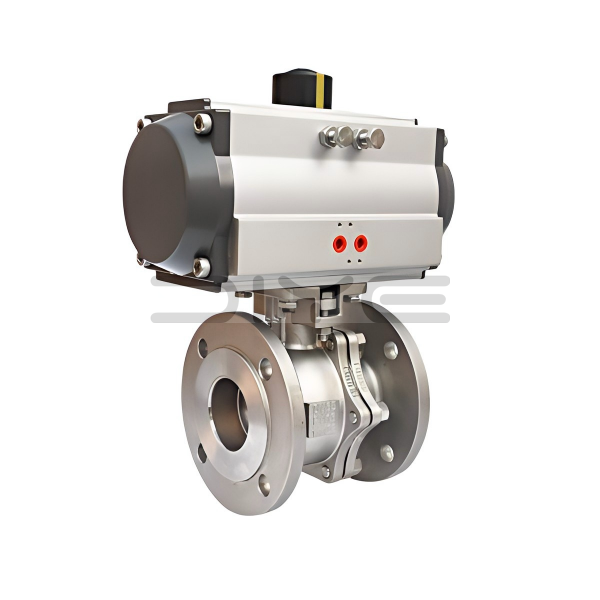

да Стандартните фланцови сферични кранове с висока платформа от две части са напълно съвместими с електрически и пневматични задвижващи механизми. Те поддържат дистанционно автоматично управление и са рентабилни опции за автоматизирани тръбопроводи за флуиди.

Q4: Какво причинява задръстване на новомонтирани клапани?

Честите причини включват драскотини по уплътнителната повърхност от примеси в тръбопровода, микродеформация, причинена от принудително подравняване на фланеца и липса на пробна експлоатация на освобождаване на налягането. Това са по-скоро типични грешки при инсталиране, отколкото проблеми с качеството на продукта.

Q5: Как да изберем между фланцови сферични кранове от две и три части?

Изберете сферични кранове от две части за конвенционални работни условия с ниска честота на поддръжка и изисквания за контрол на разходите. Изберете сферични кранове от три части за тежки корозивни среди, лесно замърсени среди и системи за непрекъснато производство, изискващи поддръжка на линия. Няма абсолютно превъзходство между двете - само пригодност, базирана на сценарий.

Заключение

Основната инженерна стойност на фланцовите сферични кранове от две части се крие в тяхната отлична адаптивност към повечето общи промишлени сценарии за течности. Със стабилна структура, зряла производителност и контролируеми разходи, те се превърнаха в основни и основни компоненти на съвременните индустриални тръбопроводи. Повечето повреди на клапаните се дължат на несъответствие на работните условия и нестандартна инсталация, а не на присъщи дефекти на продукта. Задълбоченото разбиране на структурните компромиси, границите на инсталацията и табутата на приложението помага на инженерите да избегнат стереотипни грешки при инсталация, да увеличат максимално дългосрочната оперативна стабилност, да намалят общите разходи за поддръжка и накрая да реализират безопасна, ефективна и устойчива работа на индустриални флуидни системи.
