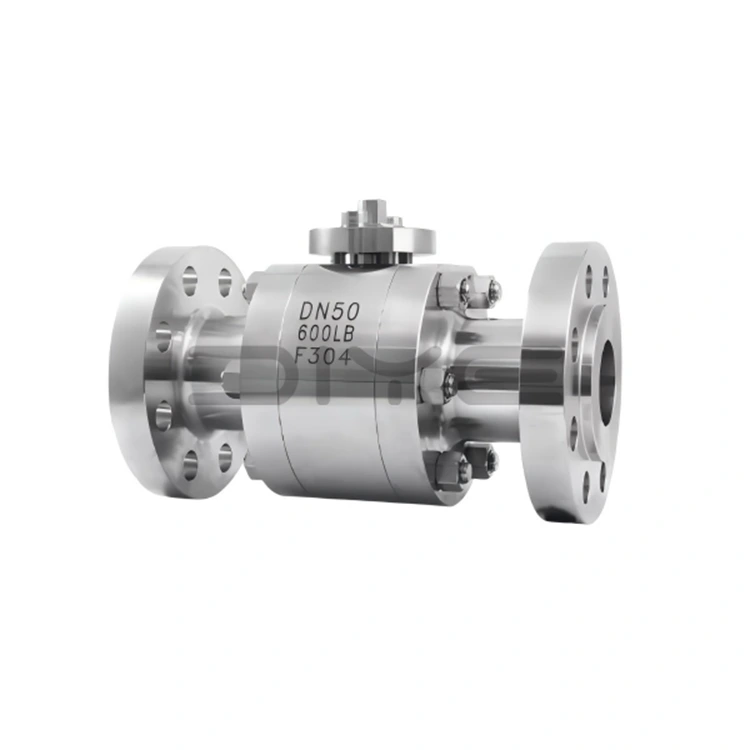

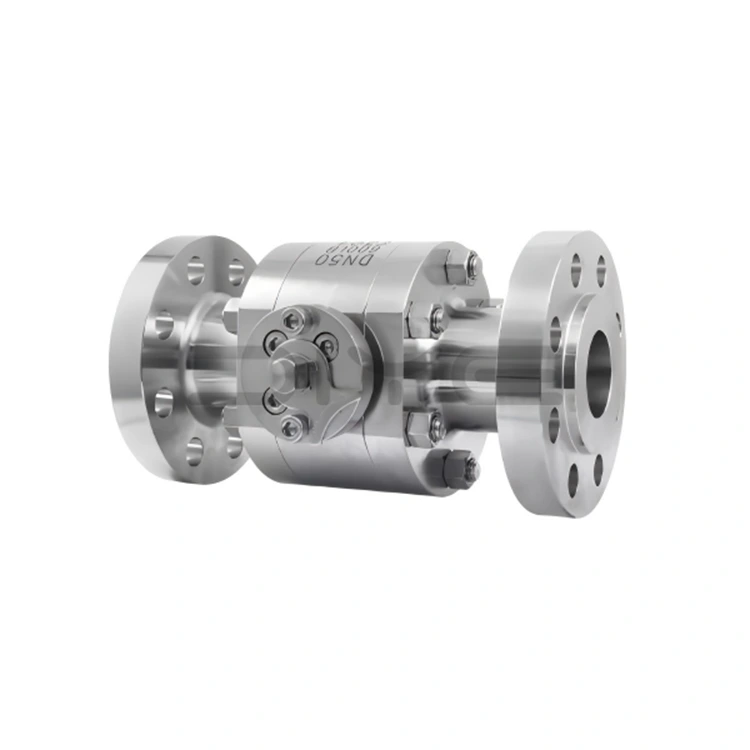

Сферичен кран с фланец за високо налягане от кована стомана

Серията сферични кранове с фланец от кована стомана на DIYE VALVE е проектирана, произведена и тествана в строго съответствие с множество вътрешни и международни стандарти, за да се гарантира, че производителността на продукта отговаря на глобалните инженерни нужди.

- Стандарти за проектиране и производство: GB/T 12237, API 608, ISO 17292, EN 1983:2013

- Стандарти за фланцово свързване: JB/T79.1~79.4, ANSI B16.5, GB/T 9113

- Стандарти за структурна дължина: ASME B16.10

- Стандарти за изпитване: GB/T 13927, ISO 5208

Стандартни номинални диаметри: DN10~DN300 (1/4"~12"), класове на налягане: клас 150~клас 600 (PN10~PN100); налични са персонализирани нестандартни спецификации за високо налягане като 2500LB и PN400, а номиналните диаметри могат да се регулират според чертежите на клиента, за да се адаптират към различни изисквания за тръбопроводи за високо налягане.

Основни предимства на продукта

1. Висококачествени ковани материали, стабилна производителност

Основният материал на сферичния кран с фланец за високо налягане от кована стомана е висококачествена кована стомана, подходяща за различни тежки условия на работа, по-специално както следва:

- Изковки от въглеродна стомана (WCB/A216-WCB): Висока структурна якост, подходяща за конвенционални некорозионни условия с високо налягане (като обикновени индустриални нефтопроводи и газопроводи).

- Изковки от неръждаема стомана (F304/F316L): материалът 304 е устойчив на лека корозия, подходящ за общи химикали под високо налягане, обработка на вода и други условия; Материалът 316L с добавен молибден значително подобрява устойчивостта на корозия и устойчивостта на окисление, подходящ за силно корозивни среди като киселини, основи, съдържащи сяра среди и морска вода. Неговият експлоатационен живот при корозивни условия под високо налягане е 3-5 пъти по-голям от този на обикновените сферични кранове от въглеродна стомана.

- Специални стоманени изковки (като 35CrMoA): Персонализирани за екстремно високо налягане и специални условия на работа, осигуряващи надеждна поддръжка на материала.

2. Аксесоари с висока производителност, безопасни и издръжливи

Всички аксесоари за сферичния кран с фланец за високо налягане от кована стомана са изработени от специализирани материали за високо налягане, осигуряващи цялостната стабилност и безопасност на вентила:

- Стебло на клапана: Изработено от устойчиви на износване и корозия изковки като 2Cr13/A246-416, с азотирана повърхностна обработка, предлагаща отлична якост на усукване. Монтираният отдолу дизайн със задна уплътнителна структура предотвратява падане на стеблото на клапана и изтичане на среда.

- Болтове: Използвайте 35CrMoA/A193-B7 специализирани болтове за високо налягане, предлагащи висока якост и свойства против разхлабване, подходящи за условия на високо налягане.

- Уплътнения: Изработени от специализирани материали за високо налягане като PTFE, PPL и флуорокаучук. Някои модели използват тройна структура от метално твърдо уплътнение + еластично спомагателно уплътнение, където колкото по-високо е налягането, толкова по-плътно е уплътнението, постигайки двупосочно нулево изтичане и отговарящо на стандарта API 6D за "нулево изтичане".

3. Научна структура, широка адаптивност

Възприемайки целенасочени структурни проекти, базирани на работните условия, сферичният кран с фланец за високо налягане от кована стомана е подходящ за различни сценарии:

- Структура на плаваща топка: Подходяща за вентили с малък диаметър, разчитащи на средно налягане, за да се осигури плътно прилягане между топката и седалката на клапана. Проста структура, надеждно уплътнение.

- Фиксирана сферична структура: Подходяща за вентили с голям диаметър. Топката се поддържа от горен и долен вал, предотвратявайки изместване по време на отваряне и затваряне, намалявайки работния въртящ момент, подходящ за честа работа под високо налягане и намалявайки износването на стеблото на клапана.

- Антистатичен и огнеупорен дизайн: Оборудван на някои модели. Антистатичният дизайн предотвратява статични искри, а огнеупорният дизайн позволява временно запечатване чрез контакт метал към метал, след като уплътненията изгорят, подходящо за запалими и експлозивни условия при високо налягане.

Нашият ангажимент

Като професионален производител и доставчик в Китай, DIYE VALVE се придържа към философията „Първо качество, най-високо клиентът“. Нашата фабрика разполага с пълна система за производство и тестване, със строг контрол през целия процес, за да се гарантира качеството на продукта. Ние също така предоставяме професионална техническа поддръжка и следпродажбено обслужване и сме установили дългосрочни и стабилни отношения на сътрудничество с глобални партньори.

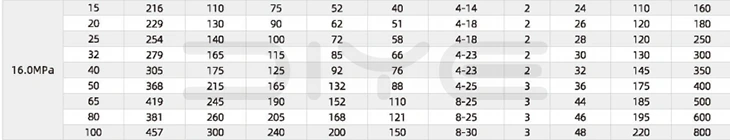

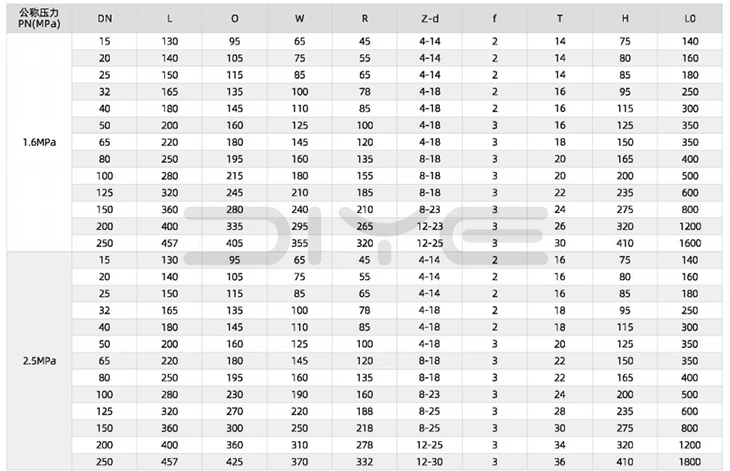

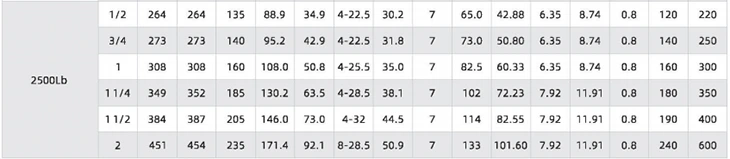

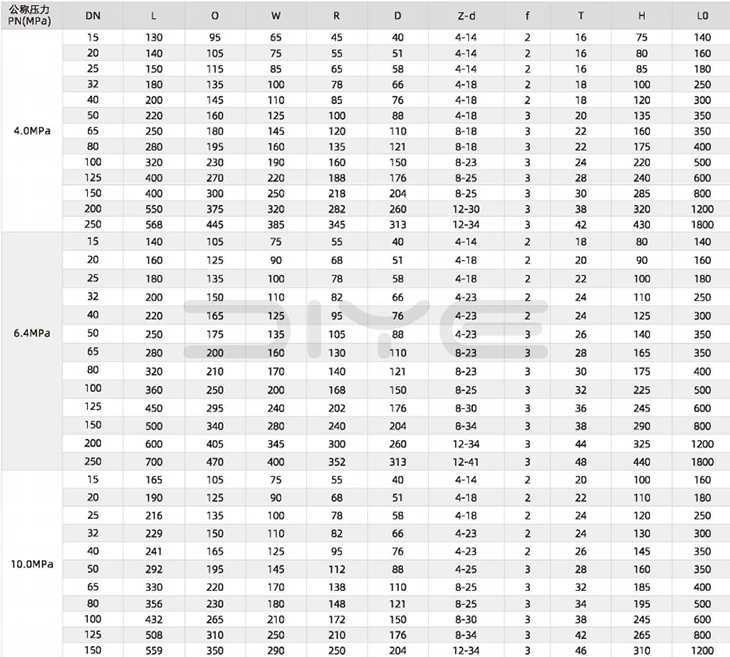

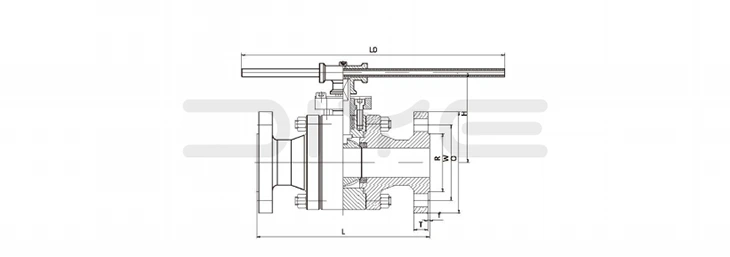

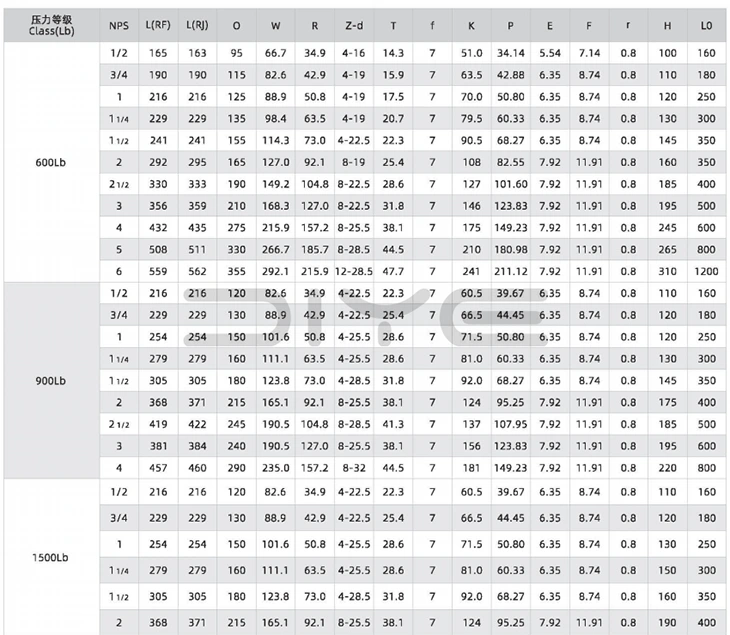

Технически параметри

ЧЗВ

Въпрос: Може ли сферичният кран с фланец за високо налягане от кована стомана да постигне нулево изтичане при високо налягане?

О: Приема дизайн с двойно уплътнение, подходящ за работни условия под високо налягане: ① Основно уплътнение: Приема комбинация от вградено еластично гнездо на клапана (PTFE/PPL/флуорокаучук) и метално твърдо уплътнение, с О-пръстен зад гнездото на клапана. Колкото по-високо е средното налягане, толкова по-плътно леглото на клапана компресира топката, постигайки двупосочно нулево изтичане и отговаряйки на стандарта API 6D за "нулево изтичане"; ② Уплътнение на стеблото на клапана: Приема монтиран на дъното стебъл на клапан + структура на задно уплътнение + многослойно уплътнение на опаковката. Уплътнението е направено от специален гъвкав графит за високо налягане или PTFE, за да се предотврати изтичане на среда от стеблото на клапана и да се избегне усукване и отделяне на стеблото на клапана при високо налягане; ③ Антистатичен/пожароустойчив дизайн: Някои модели имат вградени антистатични пружини. При изгаряне на уплътнението може да се постигне временно запечатване чрез контакт метал към метал, подходящ за условия на работа със запалими и експлозивни среди.

В: Какви са разликите между конструкциите на плаващата топка и неподвижната топка на сферичния кран с фланец за високо налягане от кована стомана? Как да изберем според калибъра?

A: ① Структура на плаваща топка: Обикновено се използва за малки калибри (DN10~DN50), топката няма фиксирана опора и уплътнението се постига чрез притискане на топката към едностранното седло на клапана чрез средно налягане. Той има проста структура, малък въртящ момент при отваряне и затваряне и ниска цена, подходящ за конвенционални работни условия при високо налягане и малък поток; ② Фиксирана структура на топката: Обикновено се използва за големи калибри (DN65~DN300), топката е неподвижно поддържана от горни и долни стебла на клапана, без изместване по време на отваряне и затваряне, силна устойчивост на натиск, подходяща за работни условия при високо налягане, голям поток и честа работа, което може ефективно да намали риска от износване и деформация на стеблото на клапана. Diye може да персонализира конструкции с плаваща топка или фиксирана топка според нуждите на клиента и условията на работа.

В: Какви са ключовите предпазни мерки при инсталиране на сферичен кран с фланец от кована стомана при условия на работа при високо налягане?

A: ① Фланцево съединение: Болтовете трябва да са специални болтове за високо налягане като 35CrMoA/A193-B7 и принципът на "диагонално равномерно и поетапно затягане" трябва да бъде приет, за да се избегне напукване на корпуса на клапана поради неравномерна сила, а въртящият момент трябва да отговаря на стандартните разпоредби; ② Посока на потока на средата: Уверете се, че маркировката за посока на потока на тялото на клапана съответства на посоката на потока на средата; няма ограничение за посоката на потока на сферичните кранове с пълен порт; ③ Инсталационна среда: Избягвайте излагане на открито на слънчева светлина и дъжд и почистете тръбопровода от примеси преди монтажа, за да предотвратите блокиране на сърцевината на топката; ④ Приемане на тест за налягане: Тест за налягане на място трябва да се извърши след монтажа. Налягането за изпитване на налягането на водата е 1,5 пъти по-голямо от номиналното налягане, а налягането за изпитване на налягането на въздуха е 1,1 пъти по-голямо от номиналното налягане. Може да се използва само ако няма изтичане.
