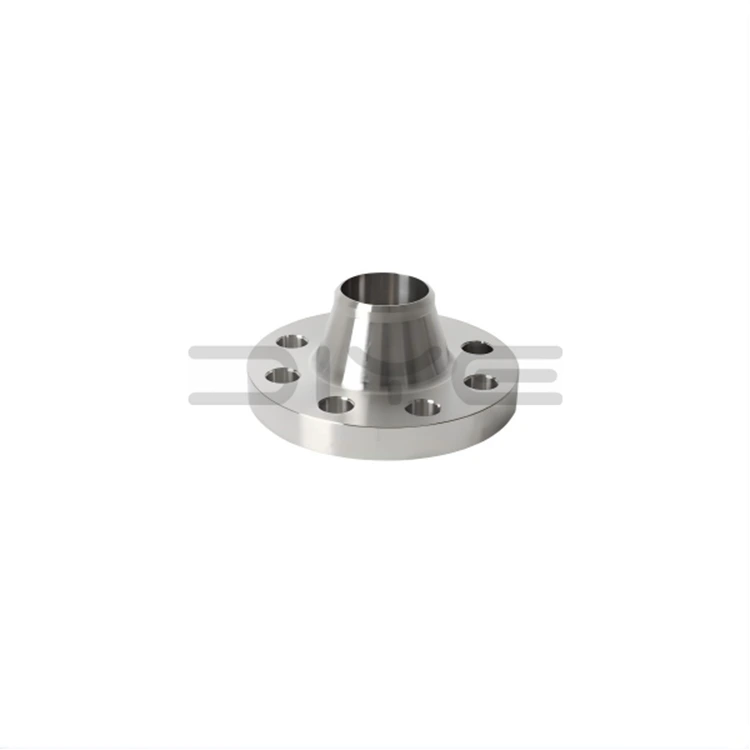

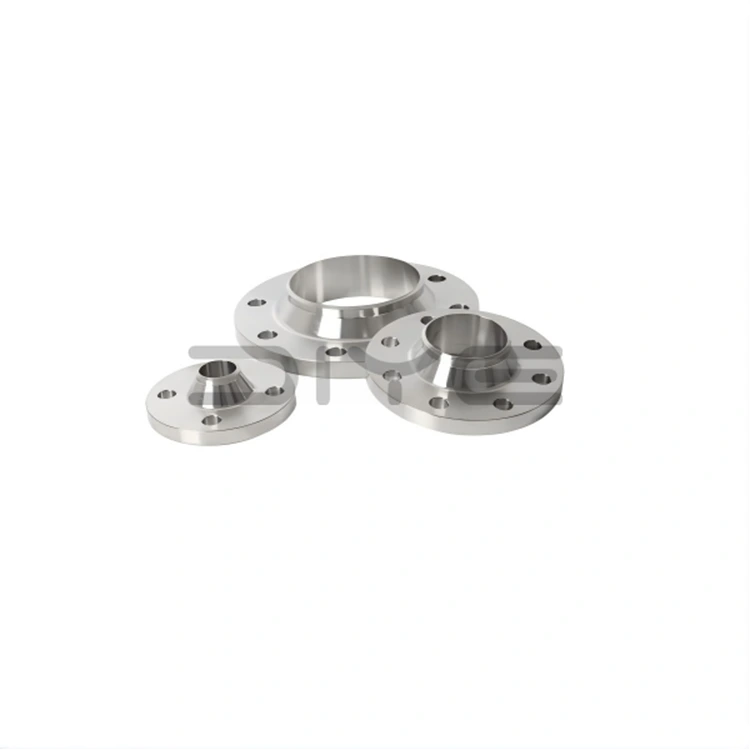

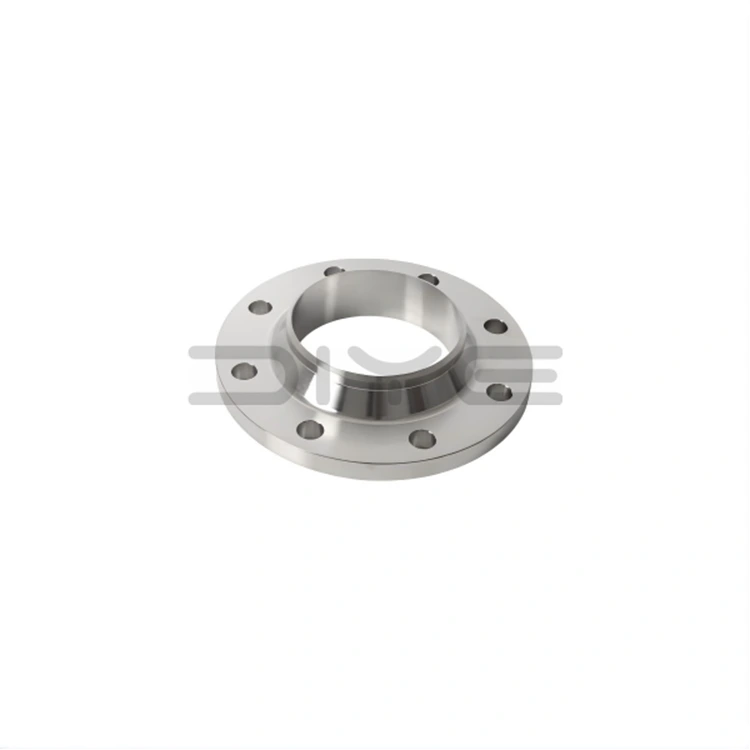

ANSI B16.5 Фланец със заварена шийка

Всеки DIYE VALVE ANSI B16.5 Weld Neck Flange се подлага на строги тестове, включително проверка на размерите, проверка на материала, ултразвуково изпитване и изпитване под налягане, като се гарантира пълно съответствие с ANSI B16.5 и международните стандарти за качество. Нашият вертикално интегриран производствен процес, от суровини до крайни продукти, гарантира постоянно качество на продукта, проследимост и надеждна работа в различни критични приложения.

Дизайн и структура

1. Съответствие със стандартите: Напълно съвместим със стандартите ANSI/ASME B16.5, покриващи номинални стойности на налягането от 150 до 2500 и номинални диаметри (NPS) от 1/2 инча до 24 инча, с поддръжка за персонализирани дизайни с голям диаметър.

2. Интегрална кована конструкция: Фланците със заварена шийка ANSI B16.5 имат дълъг, заострен дизайн с високо гърло с плавен преход, изкован от висококачествени американски стандартни материали, включително въглеродна стомана A105, неръждаема стомана F304/F316L и легирана стомана.

3. Прецизни уплътняващи повърхности: Стандартната повдигната повърхност (RF), повърхността на пръстеновидното съединение (RJ) и лицевата грапава повърхност (MFM) се обработват с помощта на CNC обработка, за да се осигури плътно прилягане на уплътнението и работа без течове.

4. Връзка за челно заваряване: Проектирана за челно заваряване с пълно проникване към тръбопроводи, осигурявайки безпроблемно прехвърляне на напрежението и елиминиране на концентрацията на напрежение в долната част на главината.

Ключови предимства

1. Изключителна устойчивост на температура и налягане: Специално проектиран да издържа на тежки термични цикли, високо налягане, вибрации и термично пълзене, подходящ за най-взискателните работни среди.

2. Постоянно стабилно уплътнение: Здравите заварени съединения и прецизно обработените уплътняващи повърхности осигуряват постоянно уплътнение без нужда от поддръжка, което е от решаващо значение за среда с опасни и токсични среди.

3. Превъзходна структурна твърдост: Дизайнът на фланците със заварено гърло ANSI B16.5 с високо гърло осигурява отлична твърдост, устойчивост на деформация и устойчивост на умора, осигурявайки дълъг експлоатационен живот при циклично натоварване.

4. Проверяеми и надеждни: Заваръчните шевове с пълно проникване позволяват безразрушителен тест (NDT), гарантирайки, че качеството на продукта отговаря на строгите индустриални стандарти.

5. Изчерпателни спецификации и стабилни доставки: Вътрешното производство гарантира достатъчно наличност, навременна доставка и способността да се предоставят рентабилни продукти на глобални клиенти.

Индустриални приложения

DIYE VALVE ANSI B16.5 Фланци за заварена шийка са предпочитаният стандартен продукт за следните ключови сценарии на приложение:

1. Петролна и газова промишленост: Тръбопроводи, рафинерии и офшорни платформи.

2. Химическа промишленост: Системи с висока температура, високо налягане и корозивни среди.

3. Индустрия за производство на електроенергия: Тръбопроводи за пара, контури на котли и спомагателни системи за електроцентрали.

4. Съдове под налягане: Резервоари за съхранение, реактори и технологично оборудване, изискващи най-висока цялост.

5. Тръбопроводи с висока цялост: Системи за транспортиране на запалими, експлозивни и силно токсични течности.

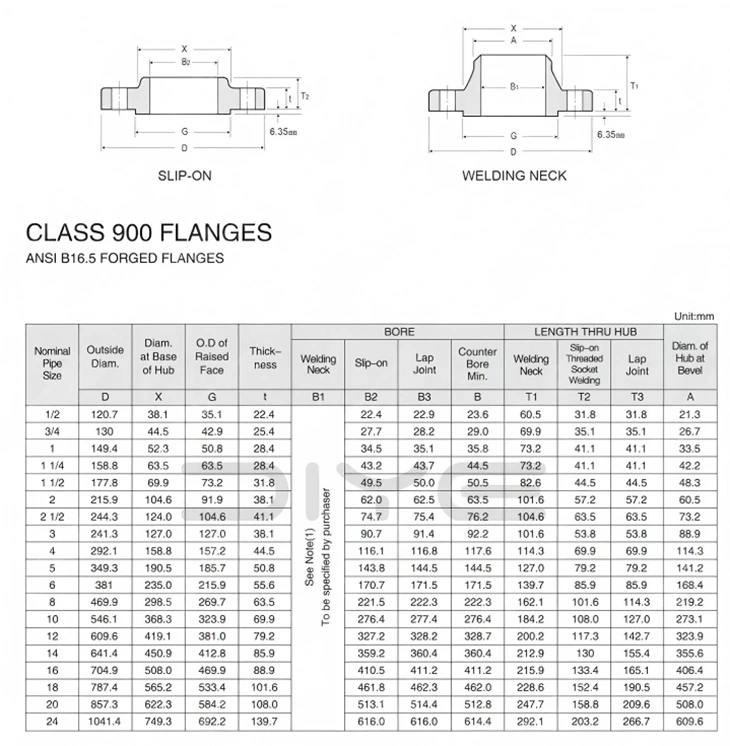

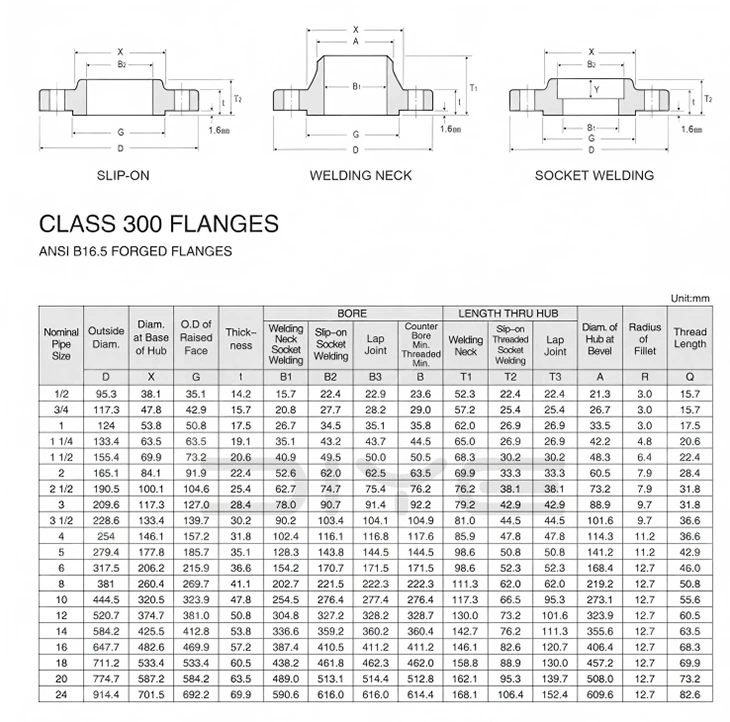

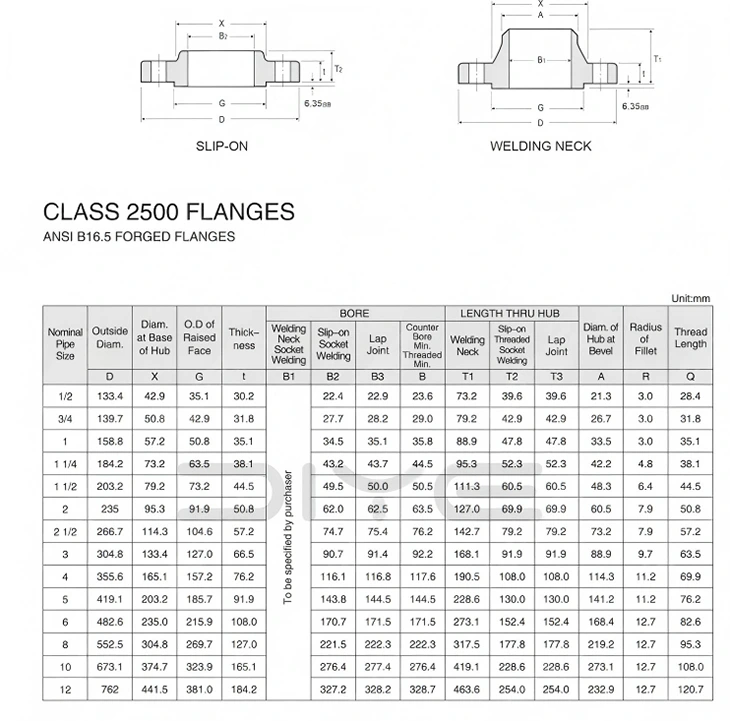

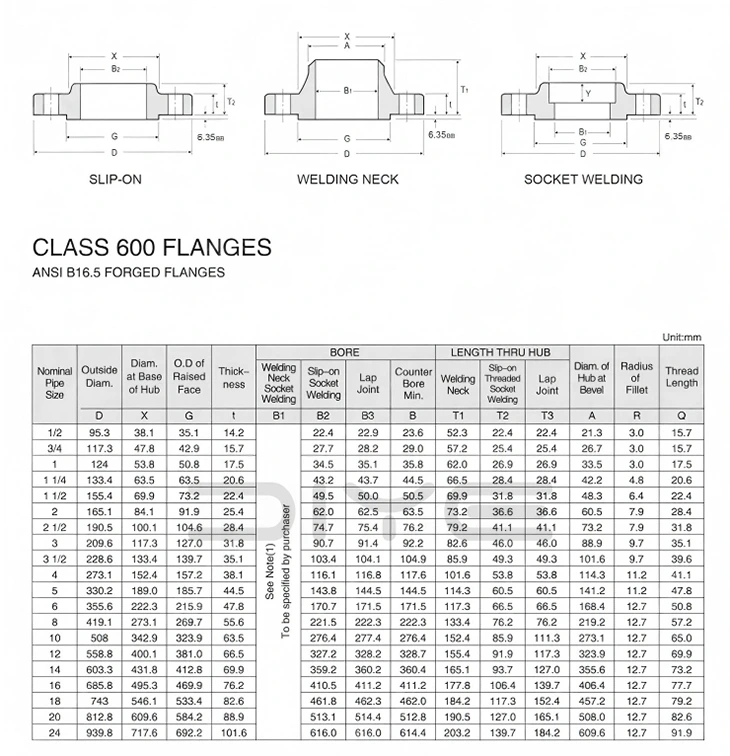

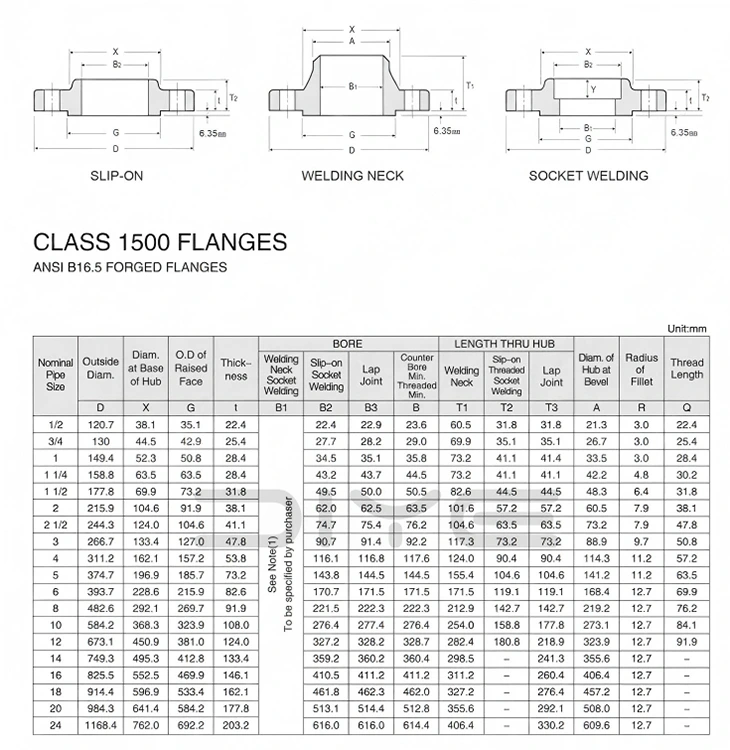

Технически параметри

ЧЗВ

В: Могат ли американският стандартен фланец Class и китайският стандарт PN да бъдат разменени?

О: Те не могат да бъдат директно разменени. Класът се отнася за американското стандартно налягане, което е различно от системата за номинално налягане PN. Външният диаметър, отворите за болтове и размерите на уплътнителната повърхност не съвпадат и смесването и свързването им е строго забранено.

В: Какво е NPS в американски стандартни фланци? Как отговаря на DN?

О: NPS се отнася до американския стандартен номинален диаметър (инчове). Например NPS2 = DN50. Това е само за справка. По време на монтажа и поръчката NPS + Class трябва да се спазва стриктно и не може да се разчита само на DN.

Въпрос: Какви са разликите между WN и SO фланци?

A: WN заваръчен фланец: Коване с дълга шийка, заваряване с пълно проникване, устойчив на висока температура и високо налягане, устойчив на вибрации, използван за главни тръбопроводи, съдове под налягане, запалими и експлозивни среди;

SO фланец за челна заварка без гърло: заваряване с тапа с късо гърло, лесен монтаж, ниска цена, подходящ само за средно и ниско налягане, нормална температура, обикновени технологични тръбопроводи.

Въпрос: Какъв вид стоманена тръба трябва да се използва с американски стандартни фланци?

A: Въглеродната стомана използва ASTM A106/A53 американски стандарт безшевни тръби; Неръждаемата стомана използва тръби от серия ASTM A312.
