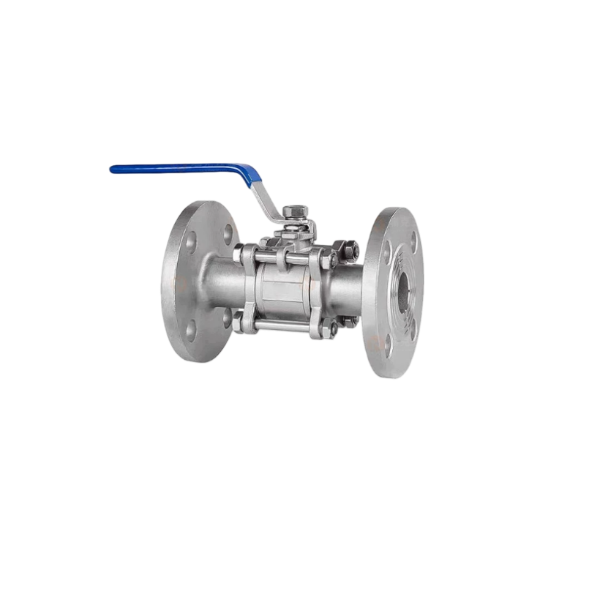

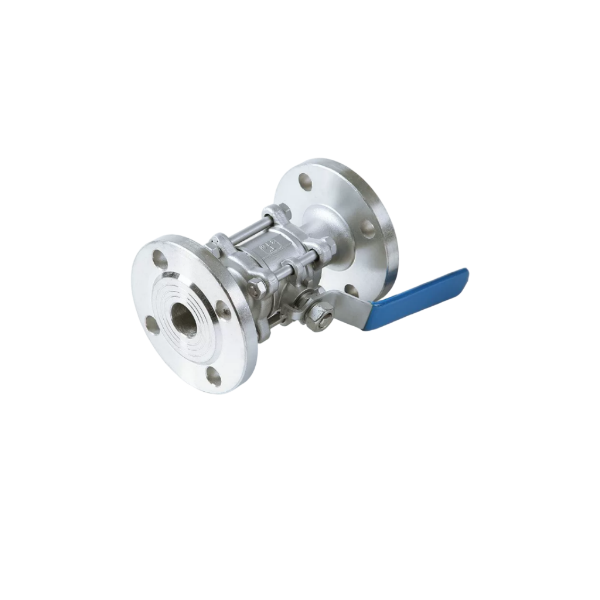

Сферичен кран с фланец от неръждаема стомана

Представяне на продукта

Сферичният кран от 3 части от неръждаема стомана се отличава с ковано тяло SS304/SS316L с CNC обработка. Краищата с фланци позволяват лесен монтаж с индустриални тръбопроводи. Снабден със стебло против издухване и PTFE уплътнение на седлото, този вентил с пълен порт минимизира загубата на средно налягане. Той приема стандартна монтажна подложка ISO5211, налична за ръчно управление с лост или снабдена с пневматични и електрически задвижващи механизми за дистанционно автоматично управление. Широко изнасян за спиране на течности в тръбопроводни системи за химикали, пречистване на вода, нефт и газ и хранително-вкусовата промишленост.

Принцип на работа

Сферичният кран с фланец от 3 части контролира потока на течността чрез завъртане на топката на 90° около оста на стеблото. На топката е изработен проходен отвор. Когато отворът се изравни с посоката на тръбопровода, течността преминава свободно. След завъртане на 90 градуса плътната страна на топката се притиска към седалката, за да блокира потока. Разделеното тяло от три части обхваща топката и уплътнителните части. Стъблото задвижва въртенето на топката. Плътният контакт между топката и седлото създава непропускащо мехурчета уплътнение за отваряне или затваряне на тръбопроводната среда.

Предимства

1.Разделената конструкция от три части позволява вградена инспекция и подмяна на уплътнението, без да се премахва целият клапан от тръбопровода, което значително намалява разходите за поддръжка.

2.Фланцовото съединение предлага високо налягане и стабилна тръбна връзка; вентилът остава фиксиран по време на демонтажа на тръбопровода.

3.Ковано тяло от неръждаема стомана осигурява изключителна устойчивост на корозия и удължен експлоатационен живот за корозивни среди.

4.Пълният дизайн на порта намалява съпротивлението на потока и предотвратява натрупването на утайки.

5.Надеждно уплътняване с нисък работен въртящ момент; съвместим с автоматични задвижки за дистанционно управление.

6.Модулната структура осигурява добра взаимозаменяемост на резервните части, отговаряйки на изискванията за сертифициране за експортни проекти в чужбина.

Технически параметри

Често задавани въпроси

Q1: Какви опции за материали са налични за този сферичен кран с фланец от 3 части?

О: Стандартният материал на тялото е неръждаема стомана SS304 и SS316L. Топката и стеблото също са от неръждаема стомана. Материалът на седалката е PTFE като стандарт; PFA не е задължителен за тежки корозивни работни условия.

В2: При какъв диапазон на налягане и температура може да работи вентилът?

A: Работно налягане: PN16 / PN25 / Class150 / Class300 по избор. PTFE седалката позволява работна температура от -20 ℃ до 180 ℃. Действителният диапазон зависи от избора на среда и уплътнение.

В3: Може ли вентилът да бъде снабден с пневматични или електрически задвижващи механизми?

A: Да. Изграден е със стандартна платформа за монтаж ISO5211. Ръчната дръжка може да бъде заменена с пневматичен актуатор (еднодействащ/двойнодействащ) или електрически актуатор за дистанционно автоматично управление.
