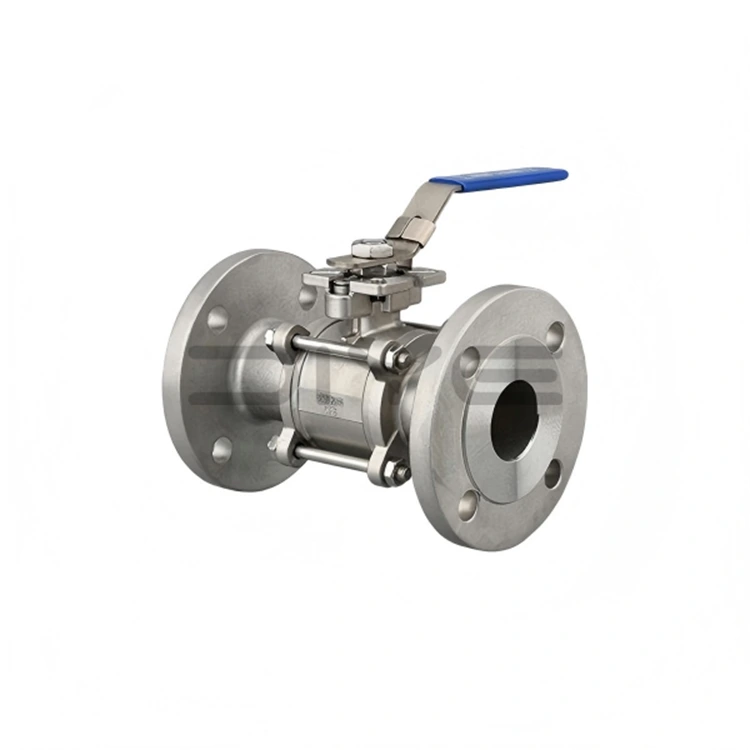

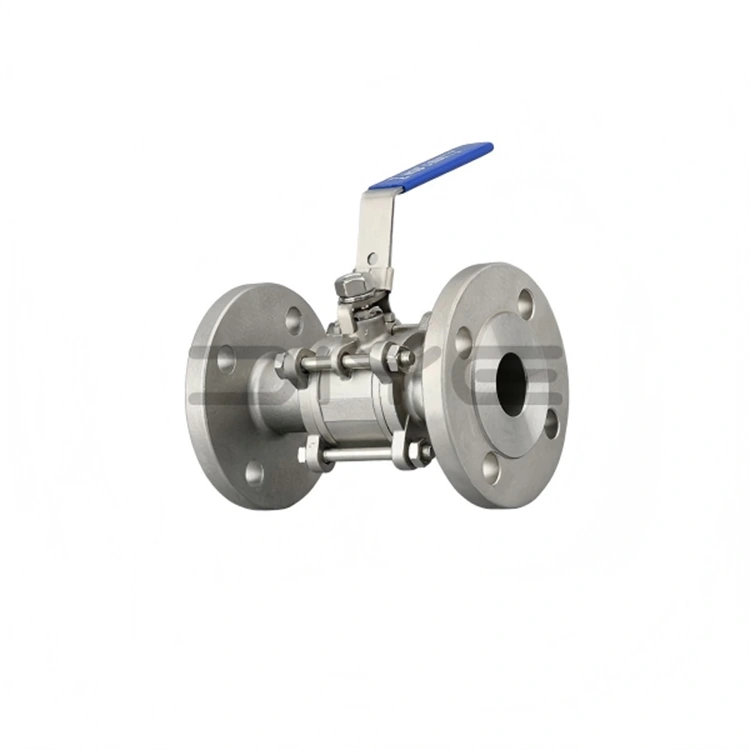

3 бр. Сферичен кран с фланец с монтажна подложка

Нашият 3 бр фланцов сферичен кран с монтажни подложки е проектиран за директен монтаж на задвижващия механизъм и поддръжка в линията. Основното тяло е изработено от неръждаема стомана 304 или 316L (лятата стомана е налична за специфични приложения), включваща закрепена с болтове структура на корпуса на клапана от три части и дизайн с висока платформа, съвместим със стандартите ISO 5211. Той поддържа пневматично/електрическо автоматизирано управление и отговаря на стандартите за фланци GB (китайски национален стандарт), ANSI (американски стандарт) и DIN (немски стандарт). Цялостната система за контрол на качеството гарантира постоянна производителност във всички производствени партиди.

Основни структурни предимства

1. Разглобяема структура от три части

- Състои се от ляво тяло на клапана, дясно тяло на клапана и средно тяло на клапана (включително сферична сърцевина и стебло), закрепени с болтове.

- Възможна е онлайн поддръжка без пълно разглобяване на вентила от тръбопровода. Просто разхлабете болтовете, отстранете средното тяло на клапана и бързо отстранете сферичната сърцевина, уплътненията и други вътрешни компоненти за лесно почистване, поддръжка и подмяна на уязвими части.

- Разпределеното разпределение на напрежението повишава цялостната здравина на тялото на клапана, което го прави подходящ за работа в тръбопроводи със средно и високо налягане и ефективно предотвратява деформацията и изтичането на тялото на клапана.

- Намалява времето за престой за поддръжка и намалява разходите за поддръжка, което го прави особено подходящ за сложни работни условия, изискващи честа поддръжка.

2. Високоплатформена структура на стеблото, съвместима със стандарта ISO 5211

- Интегрирана горна конструкция с висока платформа напълно отговаря на стандартите ISO 5211, позволявайки директен монтаж на пневматични/електрически задвижващи механизми без допълнителни опори.

- Сферичният кран с фланец от 3 части и монтажна подложка разполага с монтирана на дъното структура на стеблото и дизайн с автоматично компресиране на пружината с двойна дискова пружина, оптимизиране на уплътнителната производителност на стеблото и предотвратяване на изхвърляне на стеблото в случай на необичайно повишаване на налягането в камерата на клапана, като по този начин се повишава безопасността при работа.

- Някои модели са оборудвани с антистатично устройство за ефективно освобождаване на статично електричество и предотвратяване на опасности за безопасността, причинени от натрупване на статично електричество, което го прави подходящ за приложения със запалими и експлозивни медии.

- поддържа автоматичен контрол и дистанционна работа, подобрявайки оперативната ефективност в производството на монтажна линия и необслужвани сценарии.

Спецификации и стандарт

1. Диапазон на размерите: DN10–DN200 (1/4 инча–8 инча)

2. Стандарти за фланци: GB (Вътрешни инженерни проекти), ANSI (Северноамерикански пазар), DIN (Европейски пазар)

3. Материал на корпуса на клапана: неръждаема стомана 304, неръждаема стомана 316L, лята стомана (може да се персонализира според работните условия)

Уплътнителни материали и производителност

1. Политетрафлуороетилен (PTFE): силна устойчивост на корозия, отличен ефект на уплътняване, температурен диапазон от -29 ℃ до +150 ℃, ниска цена, подходящ за нормална температура, налягане и условия на среда без частици, най-широко използваният и може да постигне двупосочно уплътняване с нулеви течове.

2. Полифенилен сулфид (PPL): 3бр фланцов сферичен кран с монтажна подложка, превъзходна устойчивост на висока температура и устойчивост на износване, устойчивост на температура до -29 ℃ до +300 ℃, подходящ за висока температура, високо налягане и среда, съдържаща леки частици, подходящ за сложни промишлени условия като петролна и химическа промишленост, стабилно запечатване и дълъг експлоатационен живот.

3. Подсилен политетрафлуоретилен (RPTFE): Оптимизиран и подсилен на базата на PTFE, той съчетава устойчивост на корозия и устойчивост на износване, което го прави подходящ за различни конвенционални и леко сложни работни условия, като допълнително повишава надеждността на уплътнението.

Сервиз и поддръжка

Възползвайки се от над 10 години опит в износа на 3 бр фланцови сферични кранове с монтажни подложки, DIYE VALVE създаде професионален екип за следпродажбено обслужване. При получаване на запитвания след продажба или доклади за неизправности, ние ще отговорим в рамките на 24 часа, бързо отстраняване на неизправности и предоставяне на решения, за да се гарантира нормалната работа на клиентското оборудване.

Ние поддържаме голям инвентар от оригинални и съвместими резервни части (уплътнителни пръстени, болтове, стебла на клапани и т.н.) за бърза доставка, задоволяване на нуждите на клиентите за подмяна и минимизиране на загубите при престой. Ние също така предоставяме безплатно техническо ръководство, обхващащо спецификациите за инсталиране, ежедневна поддръжка и отстраняване на неизправности и можем да предложим технически услуги на място при поискване от клиента.

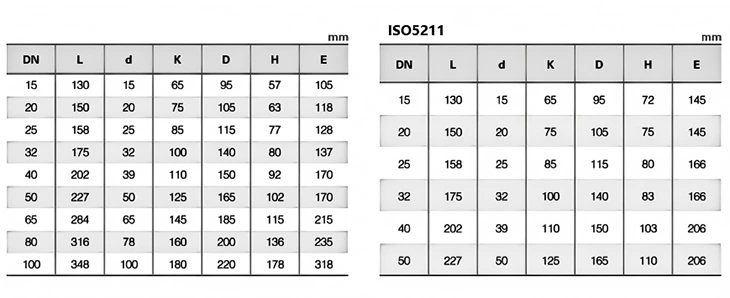

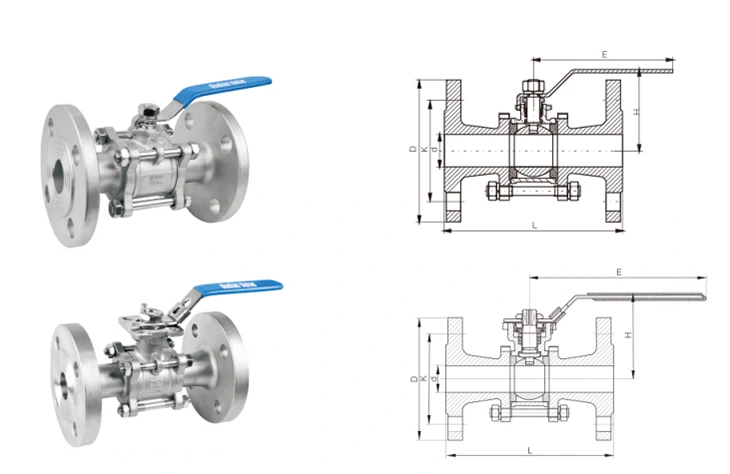

Технически параметри

Често задавани въпроси

В: Какви стандарти се спазват при проверката на трикомпонентния фланцов сферичен кран с висока платформа? Кои показатели за ефективност са гарантирани, за да отговарят на стандартите?

О: Трикомпонентният сферичен кран с висока платформа спазва стриктно стандартите GB/T-13927 и API 598 за проверка. Преди да напусне фабриката, всеки вентил се подлага на строги тестове за налягане (налягане на водата и налягане на въздуха), тестове за точност на размерите, тестове за ефективност на уплътнението и проверки на външния вид. Тези тестове гарантират, че основните показатели за ефективност като капацитет за носене на натиск, ефективност на уплътняване и точност на размерите отговарят на стандартите и е строго забранено на неквалифицирани продукти да напускат фабриката.

В: Мога ли бързо да купя подходящи аксесоари, ако уплътнителният пръстен на фланцовия сферичен кран от три части с висока платформа е повреден?

A: Да. Като производител на източник, Diye поддържа дългосрочен запас от оригинални съвместими уплътнителни пръстени и различни аксесоари (като болтове и стебла на клапани). Ние можем да доставим стоките бързо, за да отговорим на вашите нужди за подмяна на аксесоари, да намалим загубите при престой на оборудването и да предоставим безплатни технически насоки за подмяна, за да гарантираме гладка и ефективна подмяна.

Въпрос: Кои са незадължителните основни материали за корпуса на клапана, сферичната сърцевина и стеблото на клапана на фланцовия сферичен кран с висока платформа от три части? Как да изберем материала?

О: Основните опционални основни материали включват три вида: неръждаема стомана 304, неръждаема стомана 316L и въглеродна стомана. Референцията за избор е както следва: ① 304 неръждаема стомана: подходяща за конвенционална вода, нефт, газ и слабо киселинно-алкални условия на работа без силна корозия, с изключителна ефективност на разходите, подходяща за обикновени промишлени и граждански тръбопроводи; ② 316L неръждаема стомана: добавен молибденов елемент, който има по-силна устойчивост на корозия и устойчивост на окисление, подходящ за сложни работни условия като силна киселинна основа, морска вода и химически разтворители и е подходящ за сценарии от висок клас като петрол и фармацевтични продукти; ③ Въглеродна стомана: висока структурна якост и отлична устойчивост на натиск, подходяща за условия на работа при високо налягане, без корозия и сценарии с тежко натоварване. Всички материали се произвеждат от оригиналната фабрика на Diye и могат да бъдат персонализирани според нуждите.
